퀵 체인지 탭 콜릿 - ISO 529 / ISO 2283 타입
52170916~52170943, 52170945~52170964
설명
사양
단위: mm
| 품목 번호 | TC312 ISO 529 탭 |
수도꼭지 øD |
정강이 □ |

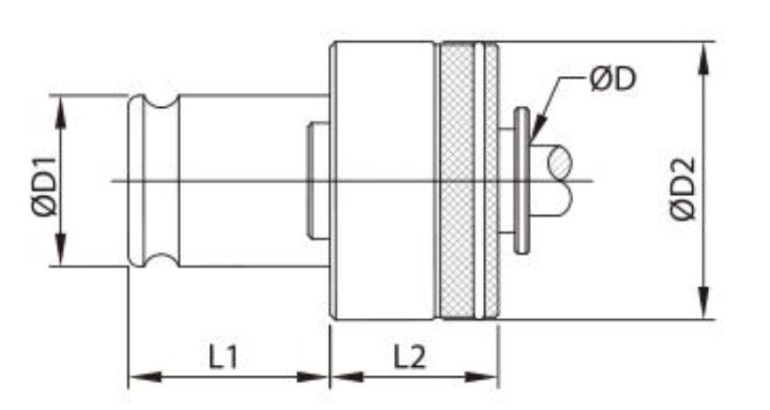

용량 | L1 | L2 | øD1 | øD2 |
|---|---|---|---|---|---|---|---|---|
| 52170916 | 엠1~엠2 | 2.5 | 2.0 | M3~M14 | 22 | 25 | 19 | 32 |
| 52170917 | M2.2~M2.5 | 2.8 | 2.24 | |||||
| 52170918 | 엠3 | 3.15 | 2.5 | |||||
| 52170919 | 엠3.5 | 3.55 | 2.8 | |||||
| 52170920 | 엠4 | 4.0 | 3.15 | |||||
| 52170921 | M4.5 | 4.5 | 3.55 | |||||
| 52170922 | 엠5 | 5.0 | 4.0 | |||||
| 52170923 | 엠6 | 6.3 | 5.0 | |||||
| 52170924 | 엠7 | 7.1 | 5.6 | |||||
| 52170925 | 엠8 | 8.0 | 6.3 | |||||
| 52170926 | 엠9 | 9.0 | 7.1 | |||||
| 52170927 | 엠10 | 10.0 | 8.0 |
단위: mm
| 품목 번호 | TC820 ISO 529 탭 |
수도꼭지 øD |
정강이 □ |
용량 | L1 | L2 | øD1 | øD2 |
|---|---|---|---|---|---|---|---|---|
| 52170928 | 엠6 | 6.3 | 5.0 | M8~M24 | 36 | 30.5 | 31 | 50 |
| 52170929 | 엠7 | 7.1 | 5.6 | |||||
| 52170930 | 엠8 | 8.0 | 6.3 | |||||
| 52170931 | 엠9 | 9.0 | 7.1 | |||||
| 52170932 | 엠10 | 10.0 | 8.0 |
단위: mm
| 품목 번호 | TC312 ISO 529/2283 탭 |
용량 | L1 | L2 | øD1 | øD2 | ||
|---|---|---|---|---|---|---|---|---|
| 52170933 | 엠3 | 2.24 | 1.8 | M3~M14 | 22 | 25 | 19 | 32 |
| 52170934 | 엠3.5 | 2.5 | 2.0 | |||||
| 52170935 | 엠4 | 3.15 | 2.5 | |||||
| 52170936 | M4.5 | 3.55 | 2.8 | |||||
| 52170937 | 엠5 | 4.0 | 3.15 | |||||
| 52170938 | 엠6 | 4.5 | 3.55 | |||||
| 52170939 | 엠7 | 5.6 | 4.5 | |||||
| 52170940 | 엠8 | 6.3 | 5.0 | |||||
| 52170941 | 엠9 | 7.1 | 5.6 | |||||
| 52170942 | 엠10 | 8.0 | 6.3 | |||||
| 52170943 | 엠12 | 9.0 | 7.1 |
단위: mm
| 품목 번호 | TC820 ISO 529/2283 탭 |
수도꼭지 øD |
정강이 □ |
용량 | L1 | L2 | øD1 | øD2 |
|---|---|---|---|---|---|---|---|---|
| 52170945 | 엠8 | 6.3 | 5.0 | M8~M24 | 36 | 30.5 | 31 | 50 |
| 52170946 | 엠9 | 7.1 | 5.6 | |||||
| 52170947 | 엠10 | 8.0 | 6.3 | |||||
| 52170948 | 엠12 | 9.0 | 7.1 | |||||
| 52170949 | 엠14 | 11.2 | 9.0 | |||||
| 52170950 | M16 | 12.5 | 10.0 | |||||
| 52170951 | 엠18 | 14.0 | 11.2 | |||||
| 52170952 | 엠20 | 14.0 | 11.2 | |||||
| 52170953 | 엠22 | 16.0 | 12.5 | |||||
| 52170954 | 엠24 | 18.0 | 14.0 |
단위: mm
| 품목 번호 | TC1433 ISO 529/2283 탭 |
수도꼭지 øD |
정강이 □ |
용량 | L1 | L2 | øD1 | øD2 |
|---|---|---|---|---|---|---|---|---|
| 52170955 | 엠14 | 11.2 | 9.0 | M14~M36 | 56 | 45 | 48 | 72 |
| 52170956 | M16 | 12.5 | 10.0 | |||||
| 52170957 | 엠18 | 14.0 | 11.2 | |||||
| 52170958 | 엠20 | 14.0 | 11.2 | |||||
| 52170959 | 엠22 | 16.0 | 12.5 | |||||
| 52170960 | 엠24 | 18.0 | 14.0 | |||||
| 52170961 | 엠27 | 20.0 | 16.0 | |||||
| 52170962 | 엠30 | 20.0 | 16.0 | |||||
| 52170963 | 엠33 | 22.4 | 18.0 | |||||
| 52170964 | 엠36 | 25.0 | 20.0 |
