หัวจับแบบอยู่กับที่
51101093, 51101094, 51101095, 51101096, 51101097, 51101098
คำอธิบาย
ข้อกำหนด

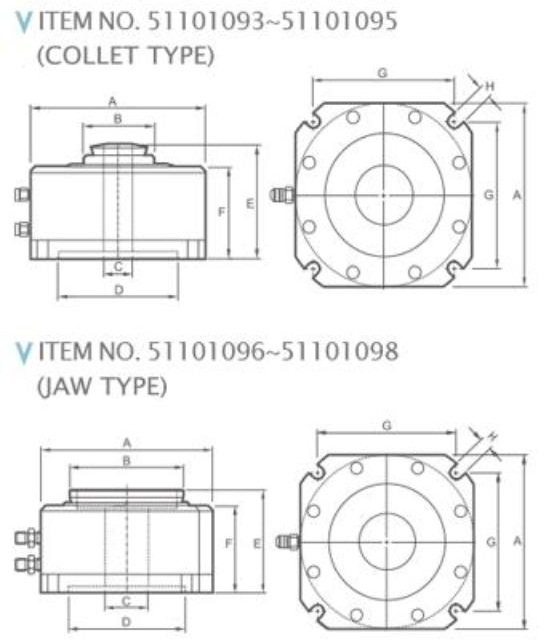

หน่วย: มม.
| หมายเลขสินค้า | 51101093 | 51101094 |
|---|---|---|
| เอ | 118 (4.65") | 144 (5.67") |
| บี | 40 (1.57") | 55 (2.17") |
| ซี | 14 (0.55") | 26 (1.02") |
| ดี | 90 (3.54") | 100 (3.94") |
| อี | 76 (2.99") | 108 (4.25") |
| เอฟ | 64 (2.52") | 75 (2.95") |
| จี | 98 (3.86") | 118 (4.65") |
| ชม | 8.5 (0.33") | 8.5 (0.33") |
| หัวจับ/ปากจับทำงาน | คอลเล็ต YB-15 | คอลเล็ต YB-25 |
| ระบบขับเคลื่อนด้วยลม/ไฮดรอลิก | อากาศ / ไฮดรอลิก | อากาศ / ไฮดรอลิก |
| แรงดันใช้งาน | 3-15 กก./ซม. ² (43-214 psi) |
3-15 กก./ซม. ² (43-214 psi) |
| ความจุสูงสุดผ่าน/ ไม่ใช่ผ่าน |
14 / 16 มม. (0.55" / 0.63") |
26 / 28 มม. (1.02" / 1.10") |
| บริเวณลูกสูบ | 79 ซม. ² (12.2 นิ้ว ² ) | 112 ซม. ² (17.4 นิ้ว ² ) |
| แรงยึด | 3750 กก.f@7 กก./ซม. ² (8250 ปอนด์ฟุต ที่ 100 psi) |
4950 กก.f@7 กก./ซม. ² (10890 ปอนด์ฟุต ที่ 100 psi) |
| น้ำหนักสุทธิ | 5.0 กิโลกรัม (11 ปอนด์) | 9.0 กิโลกรัม (19.8 ปอนด์) |
หน่วย: มม.
| หมายเลขสินค้า | 51101095 | 51101096 | 51101097 | 51101098 |
|---|---|---|---|---|
| เอ | 144 (5.67") | 168 (6.61") | 144 (5.67") | 188 (7.40") |
| บี | 55 (2.17") | 95 (3.74") | 95 (3.74") | 136 (5.35") |
| ซี | 26 (1.02") | 38 (1.50") | 38 (1.50") | 68 (2.68") |
| ดี | 100 (3.94") | 100 (3.94") | 100 (3.94") | 155 (6.10") |
| อี | 95 (3.74") | 96 (3.78") | 94 (3.70") | 96 (3.78") |
| เอฟ | 75 (2.95") | 76 (2.99") | 73 (2.87") | 73 (2.87") |
| จี | 118 (4.65") | 136 (5.35") | 118 (4.65") | 155 (6.10") |
| ชม | 8.5 (0.33") | 11 (0.43") | 8.5 (0.33") | 11 (0.43") |
| หัวจับ/ปากจับทำงาน | คอลเล็ต 5C | C-40 JAWS | C-40 JAWS | C-70 JAWS |
| ดำเนินการโดย | อากาศ / ไฮดรอลิก | อากาศ | ระบบไฮดรอลิก | ระบบไฮดรอลิก |
| แรงดันใช้งาน | 3-15 กก./ซม. ² (43-214 psi) |
3-8 กก./ซม. ² (43-114 psi) |
3-20 กก./ซม. ² (43-286 psi) |
3-20 กก./ซม. ² (43-286 psi) |
| ความจุสูงสุดผ่าน / ไม่ใช่ผ่าน |
26 / 28 มม. (1.02" / 1.10") |
38 / 50 มม. (1.50" / 1.97") |
38 / 50 มม. (1.50" / 1.97") |
68 / 90 มม. (2.68" / 3.54") |
| บริเวณลูกสูบ | 112 ซม. ² (17.4 นิ้ว ² ) | 216 ซม. ² (33.5 นิ้ว ² ) | 82 ซม. ² (12.7 นิ้ว ² ) | 106 ซม. ² (16.4 นิ้ว ² ) |
| แรงยึด | 4950 กก.f@7 กก./ซม. ² (10890 ปอนด์ฟุต ที่ 100 psi) |
5550 กก.f@7 กก./ซม. ² (12210 ปอนด์ฟุต ที่ 100 psi) |
6100 กก.f@20 กก./ซม. ² (13420 ปอนด์ฟุต ที่ 286 ปอนด์ต่อตารางนิ้ว) |
7800 กก.f@20 กก./ซม. ² (17160 ปอนด์ฟุต ที่ 286 psi) |
| น้ำหนักสุทธิ | 9.0 กิโลกรัม (19.8 ปอนด์) | 12.5 กิโลกรัม (27.5 ปอนด์) | 8.5 กิโลกรัม (18.7 ปอนด์) | 13.5 กิโลกรัม (29.7 ปอนด์) |
