UCHWYTY STACJONARNE
51101099, 51101100, 51101101, 51101102
Opis
Specyfikacja

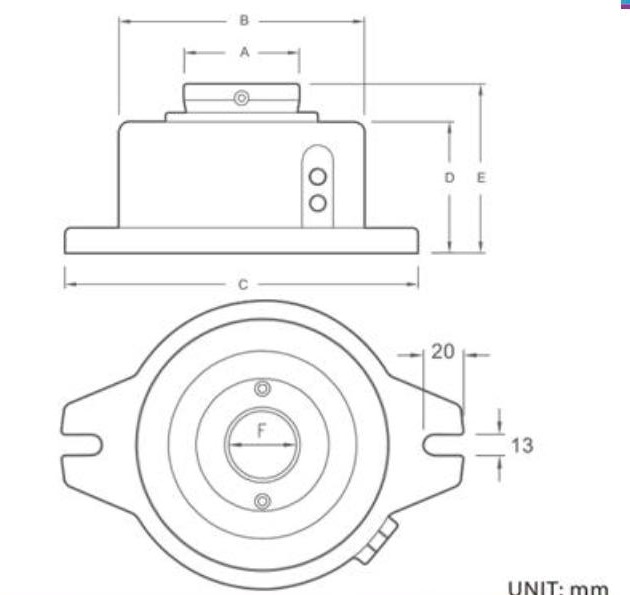

JEDNOSTKA: mm
| NR POZYCJI | 51101099 |
|---|---|
| A | 40 (1,57 cala) |
| B | 160 (6,30 cala) |
| C | 220 (8,66 cala) |
| D | 73 (2,87 cala) |
| mi | 108(4,25") |
| F | 26 (1,02") |
| Zacisk roboczy / szczęki | Tuleja zaciskowa YB-25 |
| Aktywowany przez | Pneumatyczne / Hydrauliczne |
| Ciśnienie robocze | 3-15 kg/ cm2 (43-214 psi) |
| Pojemność uchwytu przez / Nie przez |
26 / 28 mm (1,02" / 1,10") |
| Siła zacisku (moment obrotowy) | 6 kgf-m (43 lbf-ft) |
| Waga netto | 9,0 kg (19,8 funta) |
JEDNOSTKA: mm
| NR POZYCJI | 51101100 | 51101101 | 51101102 |
|---|---|---|---|
| A | 94 (3,70 cala) | 136 (5,35") | - |
| B | 190 (7,48 cala) | 212 (8,35") | 180 (7,09") |
| C | 265 (10,43") | 285 (11,22") | 240 (9,45") |
| D | 99 (3,90 cala) | 105 (4,13") | 74 (2,91 cala) |
| mi | 122(4,80") | 135(5,31") | 102(4,02") |
| F | 48 (1,89 cala) | 68 (2,68 cala) | - |
| Zacisk roboczy / szczęki | Szczęki C-40 | Szczęki C-70 | C-44I |
| Aktywowany przez | Powietrze | Powietrze | Hydrauliczny |
| Ciśnienie robocze | 3-8 kg/ cm2 (43-114 psi) | 3-8 kg/ cm2 (43-114 psi) | 10-20 kg/ cm2 (143-286 psi) |
| Pojemność uchwytu przez / Nie przez |
45 / 50 mm (1,77" / 1,97") | 68 / 90 mm (2,68" / 3,54") | 16/ 50 mm (0,63"/ 1,97") (Pojemność uchwytu min./maks.) |
| Siła zacisku (moment obrotowy) | 6 kgf-m (43 lbf-ft) | 7 kgf-m (50 lbf-ft) | Nie dotyczy |
| Waga netto | 14,0 kg (30,8 funta) | 23,0 kg (50,6 funta) | 14,0 kg (30,8 funta) |
