2구/3구 중공 파워척 고정장치
51100556, 51100557, 51100558, 51100559, 51100560, 51100561, 51100562, 51100563, 51100587, 51100588
설명
사양

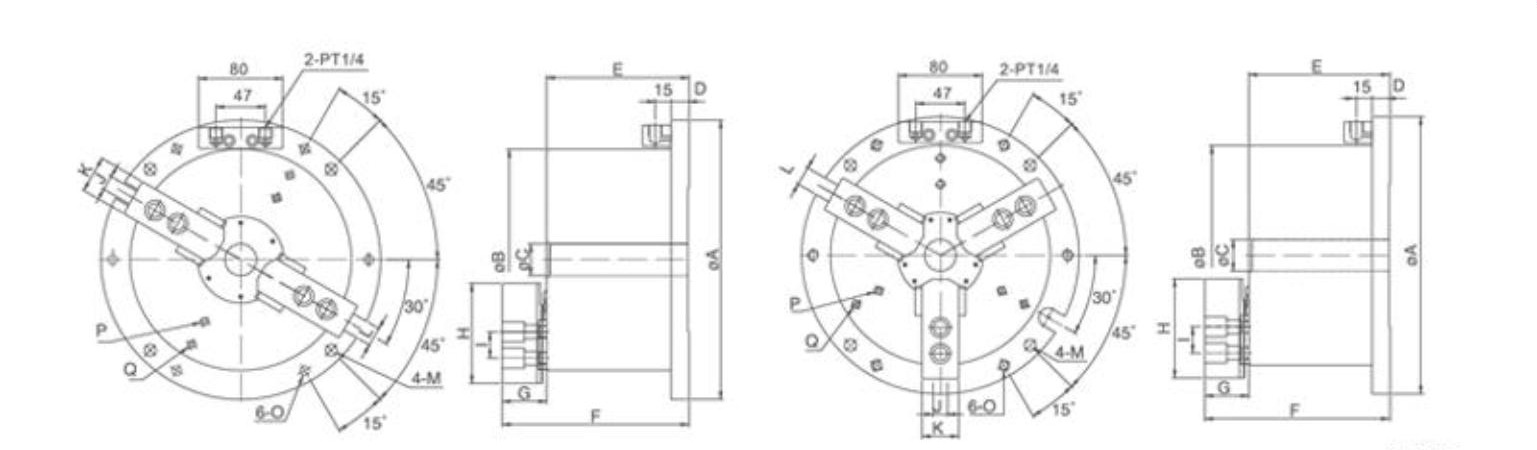

단위: mm
| 품목 번호 | 에이 | 비 | 기음 | 디 | 이자형 | 에프 | G | 시간 | 나 | 제이 | 케이 | 엘 | 중 | 영형 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 조스 | 3 조스 | ||||||||||||||
| 51100556 | 51100560 | 185 | 135 | - | 15 | 95 | 128 | 33 | 62 | 14 | 10 | 25 | 13 | ø9 | 엠8 |
| 51100557 | 51100561 | 224 | 169 | 25 | 16 | 118 | 158 | 40 | 73 | 20 | 12 | 31 | 18 | ø11 | 엠10 |
| 51100558 | 51100562 | 265 | 210 | 30 | 20 | 138 | 180 | 42 | 95 | 25 | 14 | 35 | 18 | ø11 | 엠10 |
| 51100559 | 51100563 | 315 | 254 | 52 | 23 | 150 | 196 | 46 | 110 | 30 | 16 | 40 | 18 | ø13 | 엠12 |
| 품목 번호 | 피스톤 영역 | 플런저 뇌졸중 | 턱 스트로크 DIA. | 최대 악력 | 최대 압력 설정 | |||
|---|---|---|---|---|---|---|---|---|
| 2 조스 | 3 조스 | 2 턱 | 3 턱 | 2 턱 | 3 턱 | |||
| 51100556 | 51100560 | 74cm² | 10 | 5.4 | 2620kgf | 3285kgf | 16 kgf/ cm² | 20kgf/ cm² |
| 51100557 | 51100561 | 97cm² | 12 | 5.5 | 4030kgf | 5040kgf | 16 kgf/ cm² | 20kgf/ cm² |
| 51100558 | 51100562 | 156cm² | 16 | 7.4 | 6480kgf | 8100kgf | 16 kgf/ cm² | 20kgf/ cm² |
| 51100559 | 51100563 | 235cm² | 19 | 8.8 | 9760kgf | 12210kgf | 16 kgf/ cm² | 20kgf/ cm² |
| 강렬한 힘 (기압 7 kgf/ cm² ) | 클램핑 범위 |
|---|---|
| 1300kgf | ø12 - ø135 |
| 2000kgf | ø15 - ø169 |
| 3300kgf | ø20 - ø210 |
| 4800kgf | ø33 - ø254 |
