แท่งเจาะ (S-MWLN 95°)
55101249, 55101250, 55101251, 55101252, 55101253, 55101254, 55101255
คำอธิบาย
ข้อกำหนด

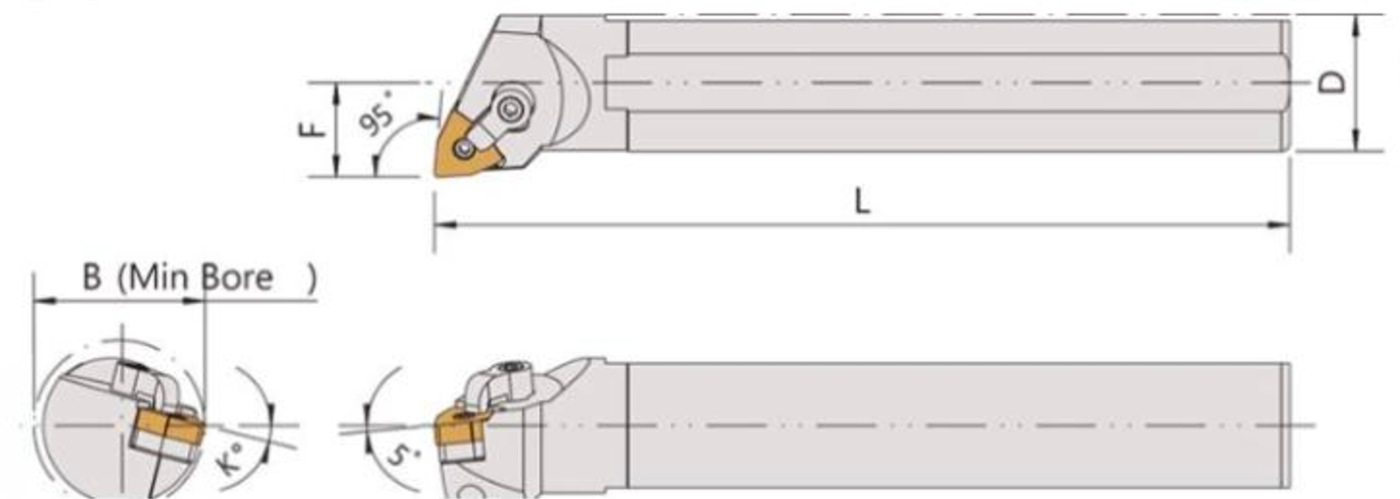

หน่วย: มม.
| หมายเลขสินค้า | แบบอย่าง | แทรก | มิติ | ชิ้นส่วน | ประแจ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ขวา / ซ้าย | ดี | เอฟ | แอล | บี | เค° | ||||||||
| 55101249 ขวา/ซ้าย | S16Q-MWLNR/L06 | WNMG0604 | 16 | 11 | 180 | 22 | 18° | - | แอลซีเอส-510 | ซีพี50-26 | ซีเอส7-5018 | แอลดับเบิลยู020 | แอลดับเบิลยู025 |
| 55101250 ร/ล | S20R-MWLNR/L08 | WNMG0804 | 20 | 13 | 200 | 25 | 17° | - | แอลซีเอส-511 | ซีพี50-26 | ซีเอส7-5018 | - | แอลดับเบิลยู025 |
| 55101251 ขวา/ซ้าย | S25R-MWLNR/L08 | WNMG0804 | 25 | 17 | 200 | 32 | 14° | - | แอลซีเอส-511 | ซีพี50-22 | ซีเอส7-6024 | แอลดับเบิลยู025 | แอลดับเบิลยู030 |
| 55101252 ขวา/ซ้าย | S32S-MWLNR/L08 | WNMG0804 | 32 | 22 | 250 | 40 | 14° | เอสเอ็มดับเบิลยู-432 | แอลซีเอส-617 | ซีพี50-22 | ซีเอส7-6030 | - | แอลดับเบิลยู030 |
| 55101253 ขวา/ซ้าย | S40T-MWLNR/L08 | WNMG0804 | 40 | 27 | 300 | 50 | 12° | เอสเอ็มดับเบิลยู-432 | แอลซีเอส-617 | ซีพี50-22 | ซีเอส7-6030 | - | แอลดับเบิลยู030 |
| 55101254 ขวา/ซ้าย | S50U-MWLNR/L08 | WNMG0804 | 50 | 35 | 350 | 63 | 12° | เอสเอ็มดับเบิลยู-432 | แอลซีเอส-617 | ซีพี50-22 | ซีเอส7-6030 | - | แอลดับเบิลยู030 |
| 55101255 ขวา/ซ้าย | S63Y-MWLNR/L08 | WNMG0804 | 63 | 38 | 500 | 75 | 10° | เอสเอ็มดับเบิลยู-432 | แอลซีเอส-617 | ซีพี50-22 | ซีเอส7-6030 | - | แอลดับเบิลยู030 |
