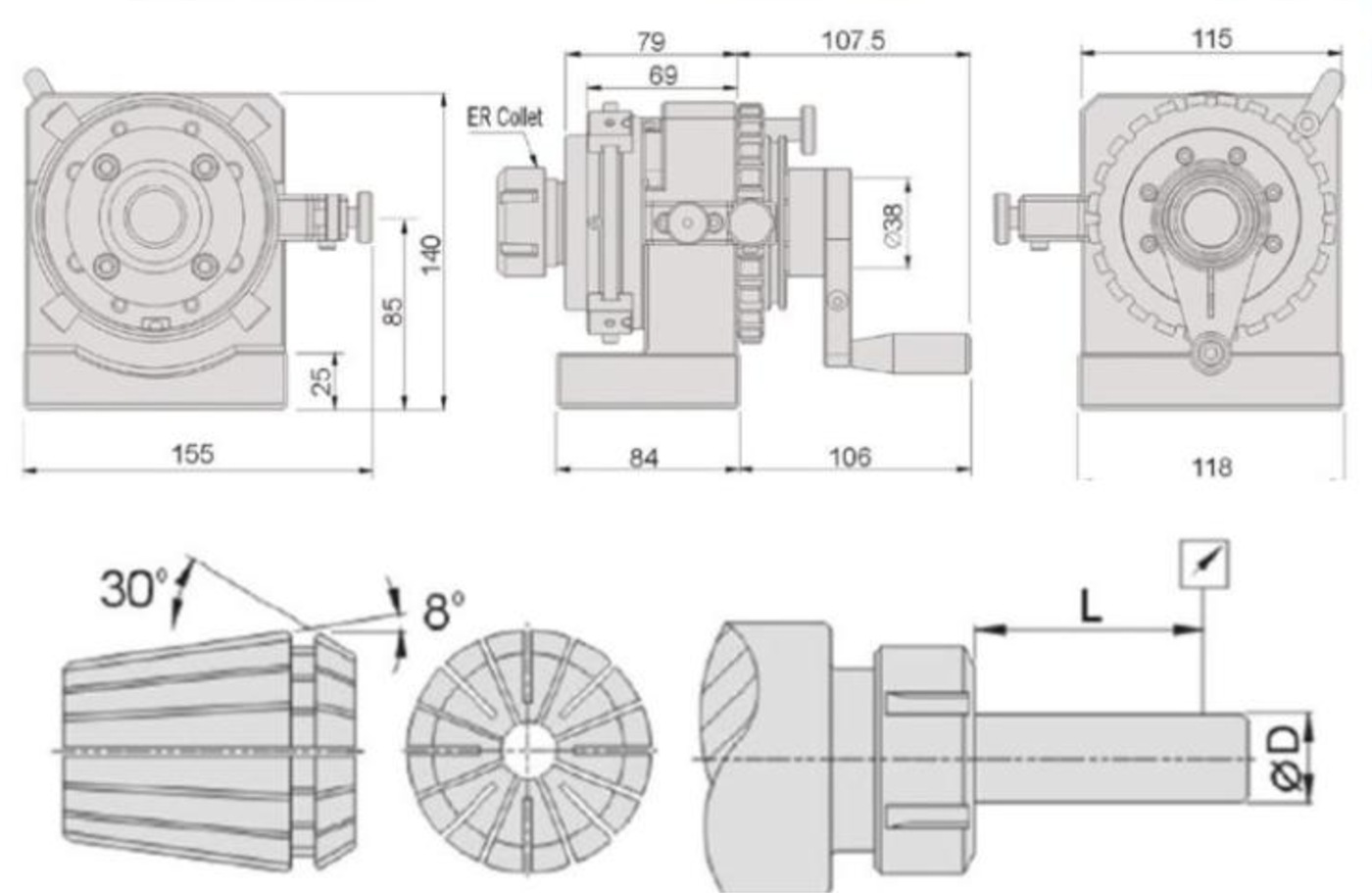

ТОЧНОСТЬ - ЭТО ФОРМОВАЛЬНАЯ СТАНКА ДЛЯ ЦАНГОВЫХ ПУАНТОВ
53100840, 53100841, 53100842
Описание
Спецификация
| НОМЕР ТОВАРА | ТИП | СПЕЦИФИКАЦИЯ ЦАНГИ ER | СЗ |
|---|---|---|---|
| 53100840 | SER20 | 3, 4, 6, 8, 10 | 8,3 кг |
| 53100841 | SER32 | 4, 8, 12, 16, 20 | 8,3 кг |
| 53100842 | SER50 | 12, 18, 20, 30, 34 | 8,4 кг |
ЕДИНИЦА ИЗМЕРЕНИЯ: мм
Основные параметры:
| Высота центра | 85±0,5 мм |
| Количество зубьев индексатора и точность | 24, 15° ±5" |
| Диаметры сквозных отверстий | ø36 мм |
| Точность вращения | 0,003 мм |
| Л | Д | ТОЧНОСТЬ |
|---|---|---|
| 6 | 1.0-1.6 | 0,01 |
| 10 | 1.6-3.0 | 0,01 |
| 16 | 3.0-7.0 | 0,01 |
| 25 | 7.0-10.0 | 0,01 |
| 40 | 10.0-18.0 | 0,01 |
| 50 | 18.0-24.0 | 0,01 |
| 60 | 24.0-34.0 | 0,01 |
