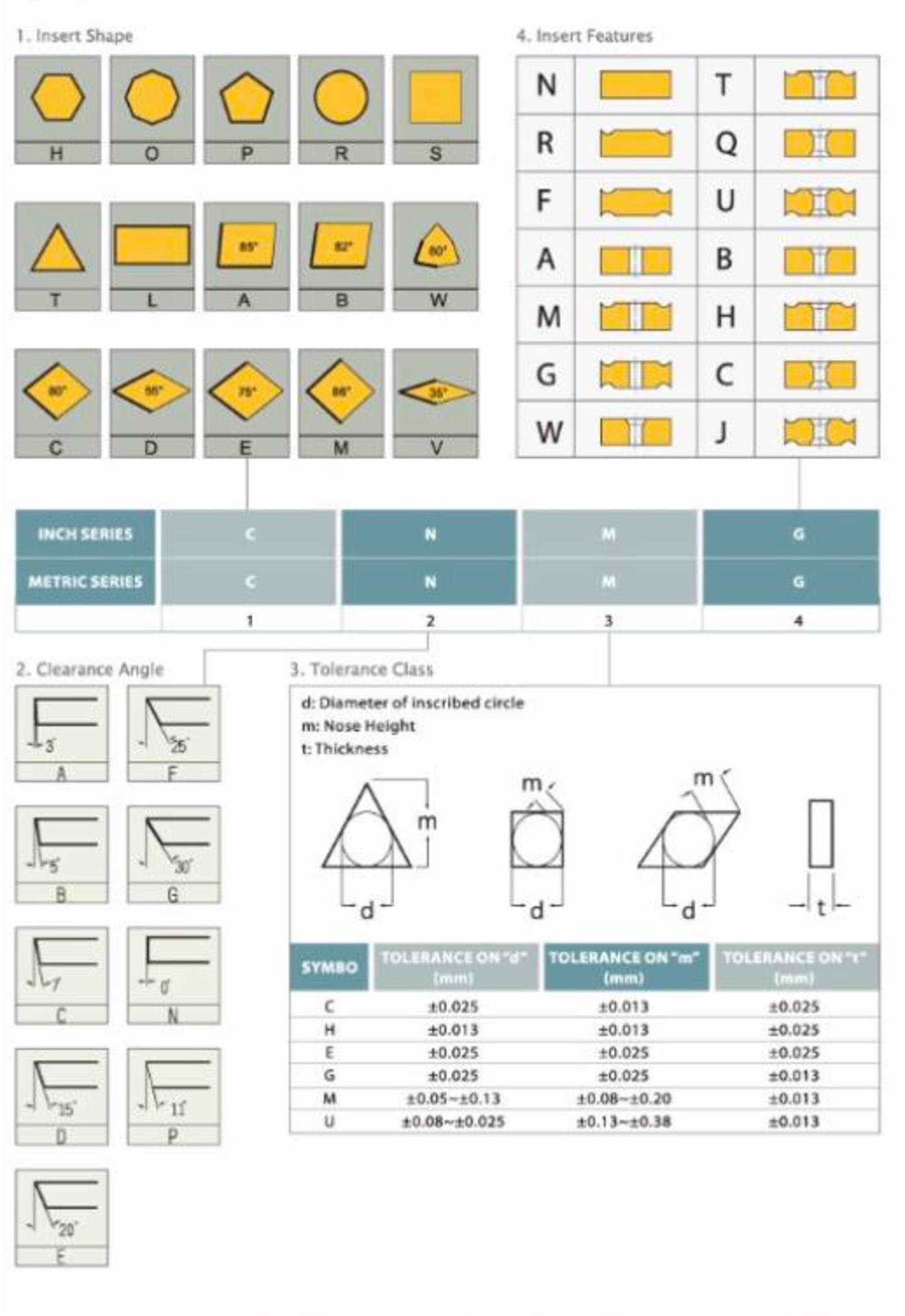

SISTEMA DE IDENTIFICAÇÃO DE INSERTOS - FERRAMENTAS DE TORNEAMENTO - INSERTOS
Descrição
Especificação
| SÉRIE POLEGADAS | C | N | M | G |
|---|---|---|---|---|
| SÉRIE MÉTRICA | C | N | M | G |
| 1 | 2 | 3 | 4 |
3. Classe de Tolerância
- d: Diâmetro do círculo inscrito
- m: Altura do nariz
- t: Espessura
| SÍMBOLO | TOLERÂNCIA EM “d” (mm) |
TOLERÂNCIA EM “m” (mm) |
TOLERÂNCIA EM “t” (mm) |
|---|---|---|---|
| C | ±0,025 | ±0,013 | ±0,025 |
| H | ±0,013 | ±0,013 | ±0,025 |
| E | ±0,025 | ±0,025 | ±0,025 |
| G | ±0,025 | ±0,025 | ±0,013 |
| M | ±0,05~±0,13 | ±0,08~±0,20 | ±0,013 |
| U | ±0,08~±0,025 | ±0,13~±0,38 | ±0,013 |
