MORSAS MECÂNICAS DE ALTA POTÊNCIA AVQ-MC
52130675~52130682
Descrição

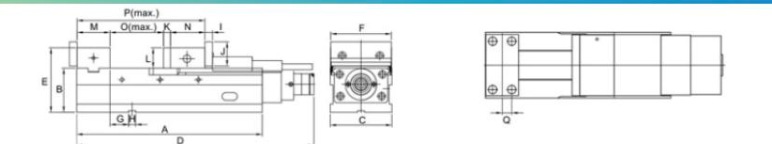

Especificação
UNIDADE: mm
| ITEM Nº. | MODELO | UM | B | C | D | E | F | G | H | EU | J | K | L | M | N | O | P | Q | PESO (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52130675 | AVQ-100G | 324 | 85 | 104 | 428 | 130 | 102 | 32 | 18 | 17 | 55 | 15 | 45 | 73 | 86,5 | 140 | 315 | 20 | 30 |
| 52130676 | AVQ-125G | 390 | 100 | 127 | 495 | 153 | 124,7 | 57 | 18 | 20 | 63 | 15 | 53 | 78 | 87,5 | 201 | 380 | 22,5 | 46 |
| 52130677 | AVQ-160G | 485 | 115 | 161 | 605 | 168 | 159,2 | 49 | 18 | 20 | 63 | 18 | 53 | 86 | 80 | 295 | 476 | 25 | 71 |
| 52130678 | AVQ-200G | 535 | 120 | 202 | 655 | 178 | 199,5 | 66 | 18 | 20 | 73 | 18 | 58 | 101 | 95 | 320 | 526 | 31 | 100 |
| 52130679 | AVQ-100HV | 324 | 85 | 104 | 428 | 130 | 102 | 32 | 18 | 17 | 55 | 15 | 45 | 73 | 86,5 | 140 | 315 | 20 | 30 |
| 52130680 | AVQ-125HV | 390 | 100 | 127 | 495 | 153 | 124,7 | 57 | 18 | 20 | 63 | 15 | 53 | 78 | 87,5 | 201 | 380 | 22,5 | 46 |
| 52130681 | AVQ-160HV | 485 | 115 | 161 | 605 | 168 | 159,2 | 49 | 18 | 20 | 63 | 18 | 53 | 86 | 80 | 295 | 476 | 25 | 71 |
| 52130682 | AVQ-200HV | 535 | 120 | 202 | 655 | 178 | 199,5 | 66 | 18 | 20 | 73 | 18 | 58 | 101 | 95 | 320 | 526 | 31 | 100 |
