목재용 멀티 스핀들 보링 헤드

목재용 멀티 스핀들 보링 헤드

목재용 멀티 스핀들 보링 헤드

54101151, 54101152, 54101153, 54101154, 54101155, 54101156

설명

사양

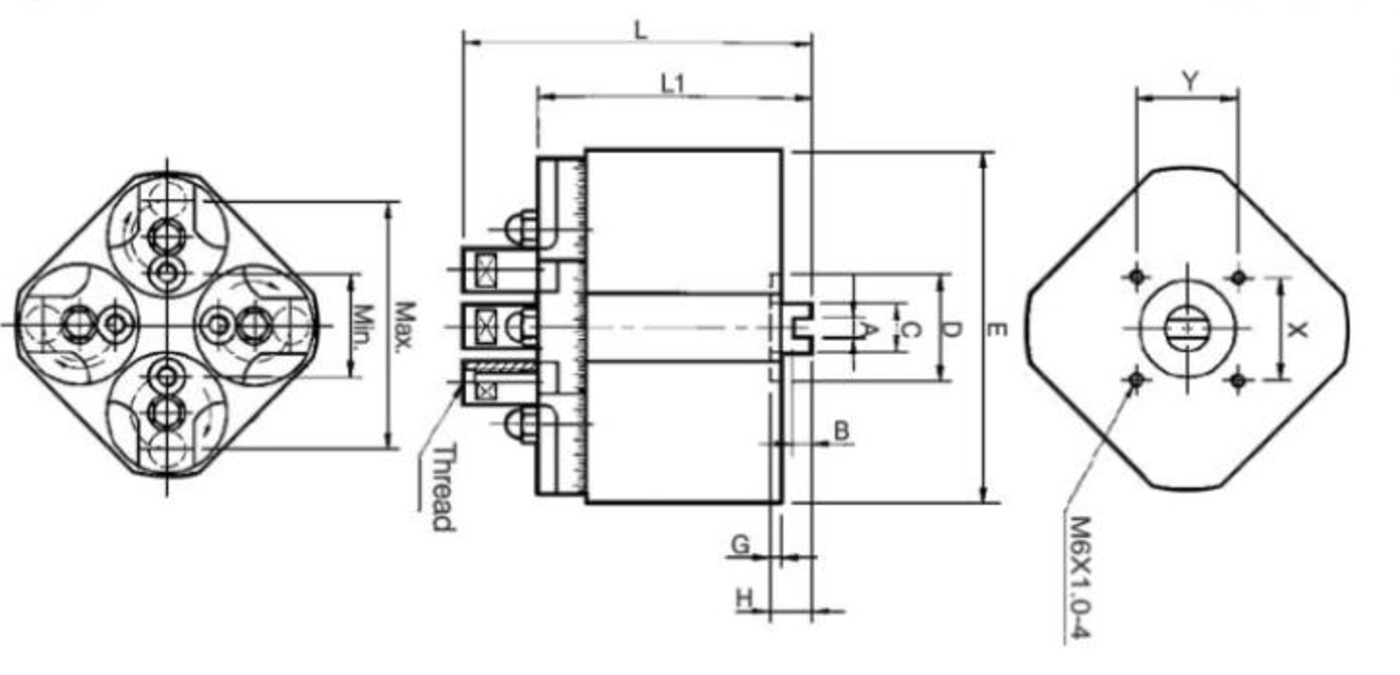

▼ 4축 (원형) 보링 헤드 (목재용)

  • 스핀들 간 간격 조절 가능: ø34-ø206 mm.

단위: mm

품목 번호 모델 치수 간격 축
유형
에이 비 기음 디 이자형 G 시간 L1 엘 엑스 와이 민 최대 최대 용량
54101151 4C-W34 10 10 28 55 121 3 15 115 140 70.7 70.7 Ø34 Ø94 Ø10 M8 × 1.25, M10 × 1.5
54101152 4C-W42 10 10 28 55 145 3 15 117 132 70.7 70.7 Ø42 Ø114 Ø15 M8 × 1.25, M10 × 1.5
54101153 4C-W48 10 10 28 55 170 3 15 109 134 70.7 70.7 Ø48 Ø132 Ø20 M8 × 1.25, M10 × 1.5
54101154 4C-W58 10 10 28 55 192 3 15 118.5 143.5 70.7 70.7 Ø58 Ø158 Ø30 M8 × 1.25, M10 × 1.5
54101155 4C-W78 10 10 28 80 260 3 15 145 170 70.7 70.7 Ø78 Ø206 Ø50 M8 × 1.25, M10 × 1.5
54101156 5C-W20 10 10 28 55 145 3 15 117 132 70.7 70.7 Ø40 Ø112 Ø15 M8 × 1.25, M10 × 1.5
