영구 경사형 자석 척

영구 경사형 자석 척

영구 경사형 자석 척

53100520, 53100521, 53100522, 53100523, 53100524, 53100525, 53100526, 53100527, 53100528, 53100529

설명

사양

◄ 표준 폴대:

단위: mm

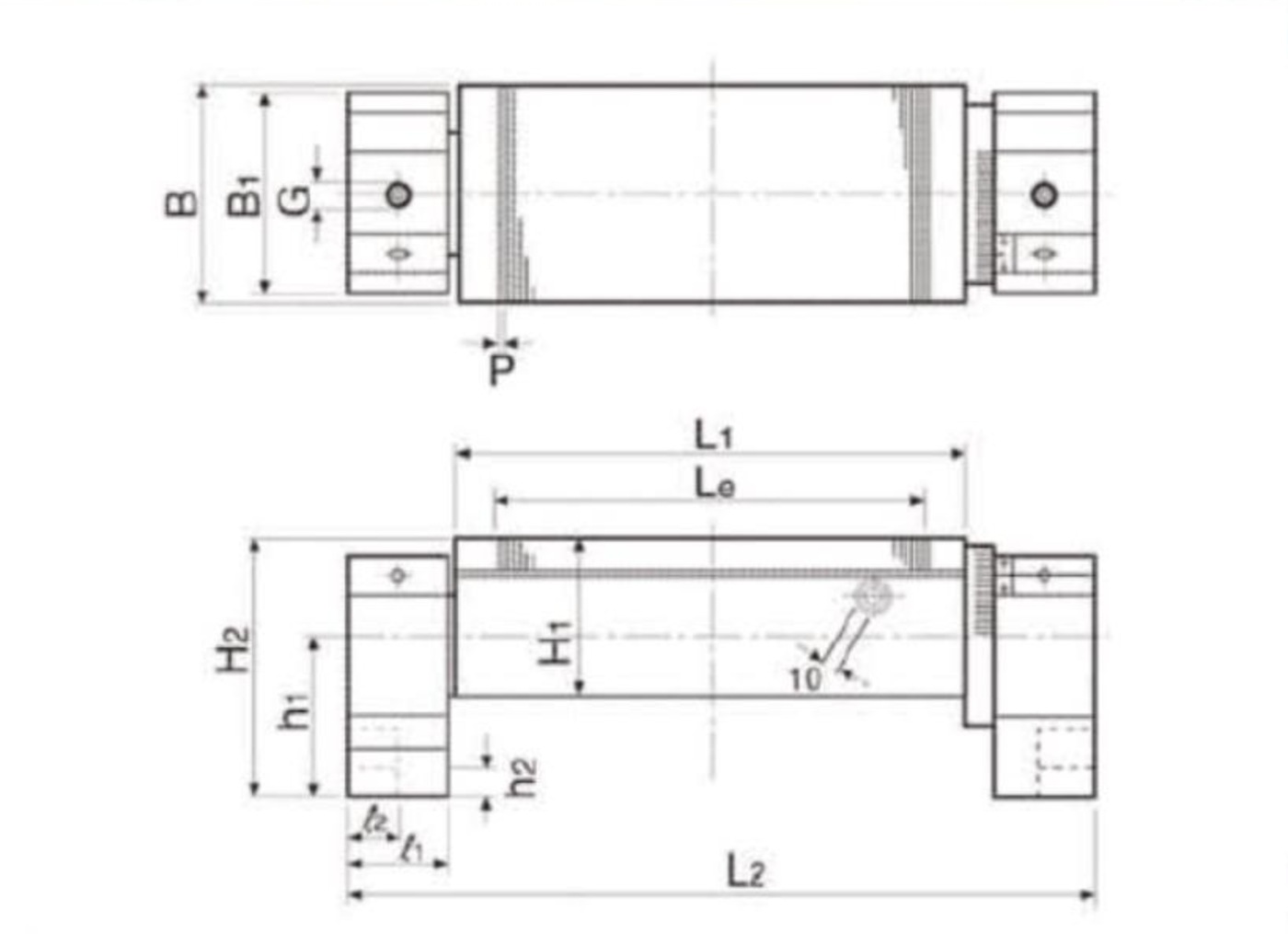

	품목 번호	차원		페이스 플레이트				길이	폴 피치		베이스 플레이트						무게
가로 x 세로 x 높이	품목 번호	비	L1	르	H1	르	피	비1	ℓ1	ℓ2	G	h1	h2	(kg)
53100520	100 x 175 x 145	100	125	125	78	125		11.2 (1.6+2+1.6+6)		100		50		25		14		103		50	17.5
53100521	125 x 250 x 145	250	250	200	78	200	24.5
53100522	150 x 300 x 145	150	300	246	78	246	27.2
53100523	150 x 350 x 145	150	350	296	78	296	30.4
53100524	150 x 450 x 145	150	450	396	78	396	35.4

◄ 가는 막대기:

단위: mm

	품목 번호	차원		페이스 플레이트				길이	폴 피치		베이스 플레이트						무게
가로 x 세로 x 높이	품목 번호	비	L1	르	H1	르	피	비1	ℓ1	ℓ2	G	h1	h2	(kg)
53100525	100 x 175 x 145	100	175	125	78	293		2 (1+1)		100		50		25		14		103		50	17.5
53100526	125 x 250 x 145	125	250	200	78	368	24.5
53100527	150 x 300 x 145	150	300	246	78	418	27.2
53100528	150 x 350 x 145	150	350	246	78	468	30.4
53100529	150 x 450 x 145	150	450	396	78	568	35.4
