DIN 69880 결합형 정적 홀더(스타일: D1)
51101373, 51101374, 51101375, 51101376
설명
사양
단위: mm

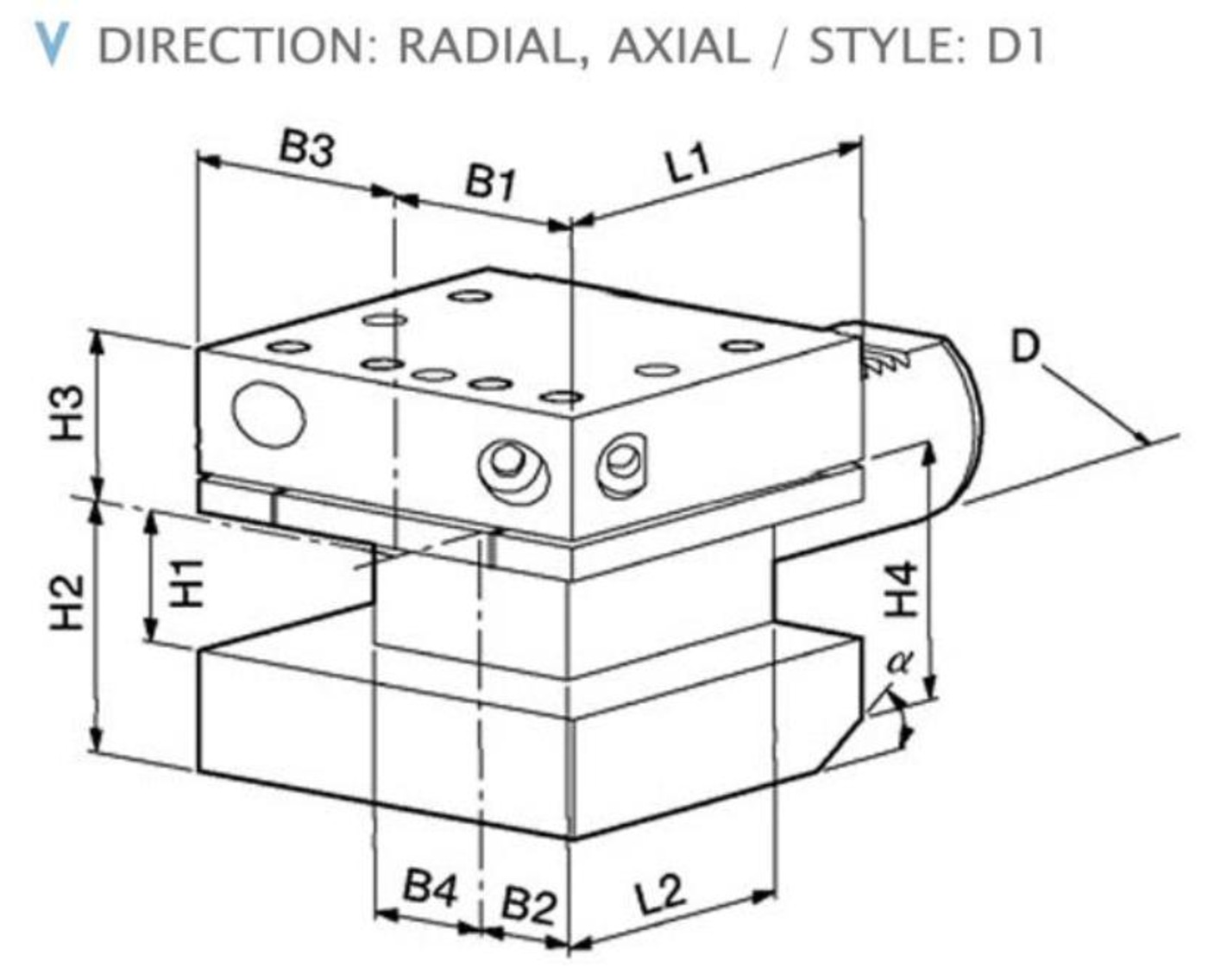

| 품목 번호 | 모델 | 디 | B1 | 비2 | 비3 | 비4 | H1 | H2 | H3 | H4 | L1 | L2 | 알파 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 51101373 | D1-30 x 20 (3/4") | 30 | 35 | 17 | 41 | 23 | 20(3/4") | 38 | 35 | 30 | 60 | 42 | 25도 |
| 51101374 | D1-40 x 25 (1") | 40 | 42.5 | 21 | 47.5 | 25.5 | 25(1") | 48 | 42.5 | 40 | 72 | 50 | 25도 |
| 51101375 | D1-50 x 32 (1-1/4") | 50 | 50 | 26 | 55 | 30.5 | 32(1-1/4") | 60 | 50 | - | 85 | 60 | - |
| 51101376 | D1-60 x 32 (1-1/4") | 60 | 57.5 | 33 | 57.5 | 33 | 32(1-1/4") | 62.5 | 62.5 | - | 110 | 85 | - |
