55103117 ~ 55103145

説明

仕様

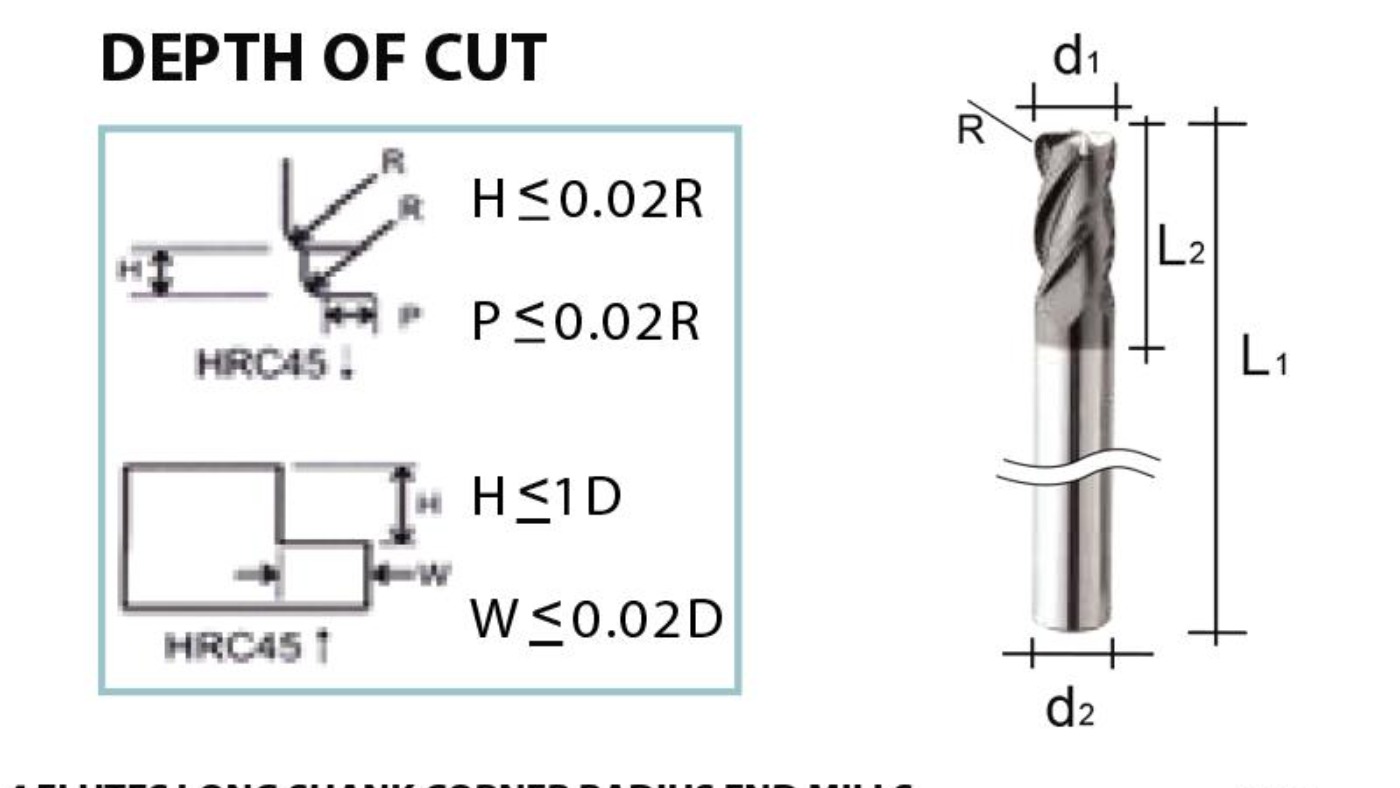

4枚刃ロングシャンクコーナーラジアスエンドミル

単位：mm

商品番号 型番 直径（D1） コーナーR フルートの長さ（L2） OAL（レベル1） シャンク径（d2）
55103117 HLR 0305 3.0 0.5 6 75 3
55103118 HLR 0305A 3.0 0.5 6 75 4
55103119 HLR 0402 4.0 0.2 8 75 4
55103120 HLR 0405 4.0 0.5 8 75 4
55103121 HLR 0602 6.0 0.2 12 75 6
55103122 HLR 0605 6.0 0.5 12 75 6
55103123 HLR 0605A 6.0 0.5 12 100 6
55103124 HLR 0610 6.0 1.0 12 75 6
55103125 HLR 0610A 6.0 1.0 12 100 6
55103126 HLR 0805 8.0 0.5 16 75 8
55103127 HLR 0805A 8.0 0.5 16 100 8
55103128 HLR 0810 8.0 1.0 16 75 8
55103129 HLR 0810A 8.0 1.0 16 100 8
55103130 HLR 1005 10.0 0.5 20 100 10
55103131 HLR 1005A 10.0 0.5 20 150 10
55103132 HLR 1010 10.0 1.0 20 100 10
55103133 HLR 1010A 10.0 1.0 20 150 10
55103134 HLR 1020 10.0 2.0 20 100 10
55103135 HLR 1020A 10.0 2.0 20 150 10
55103136 HLR 1030 10.0 3.0 20 100 10
55103137 HLR 1030A 10.0 3.0 20 150 10
55103138 HLR 1205 12.0 0.5 24 100 12
55103139 HLR 1205A 12.0 0.5 24 150 12
55103140 HLR 1210 12.0 1.0 24 100 12
55103141 HLR 1210A 12.0 1.0 24 150 12
55103142 HLR 1220 12.0 2.0 24 100 12
55103143 HLR 1220A 12.0 2.0 24 150 12
55103144 HLR 1230 12.0 3.0 24 100 12
55103145 HLR 1230A 12.0 3.0 24 150 12

ロングシャンクコーナーラジアスエンドミルの推奨切削条件

材料 炭素鋼。合金鋼 S45C、FC、FCD、SCM、S50C、SKS... 合金鋼、工具鋼、SCR、SNCM、SKD11、SKD61、NAK80... 焼入れ鋼 SKD11
硬度 ~HRC30 ～HRC50 ～HRC60
直径 速度（mm⁻¹） フィード mm/分 速度（mm⁻¹） フィード mm/分 速度（mm⁻¹） フィード mm/分
2 26000 1600 16500 1000 7500 300
3 19000 1800 12000 1200 5400 380
4 16000 3200 10000 1900 4800 480
5 14000 3300 8000 2000 3800 500
6 12000 3600 7200 2200 3500 650
8 9600 4000 5600 2200 2700 750
10 7000 3400 4400 1700 2100 650
12 6000 2800 3600 1400 1800 600
