高速切断と高硬度切断
55103082, 55103083, 55103084, 55103085, 55103086, 55103087, 55103088, 55103089, 55103090
説明
仕様

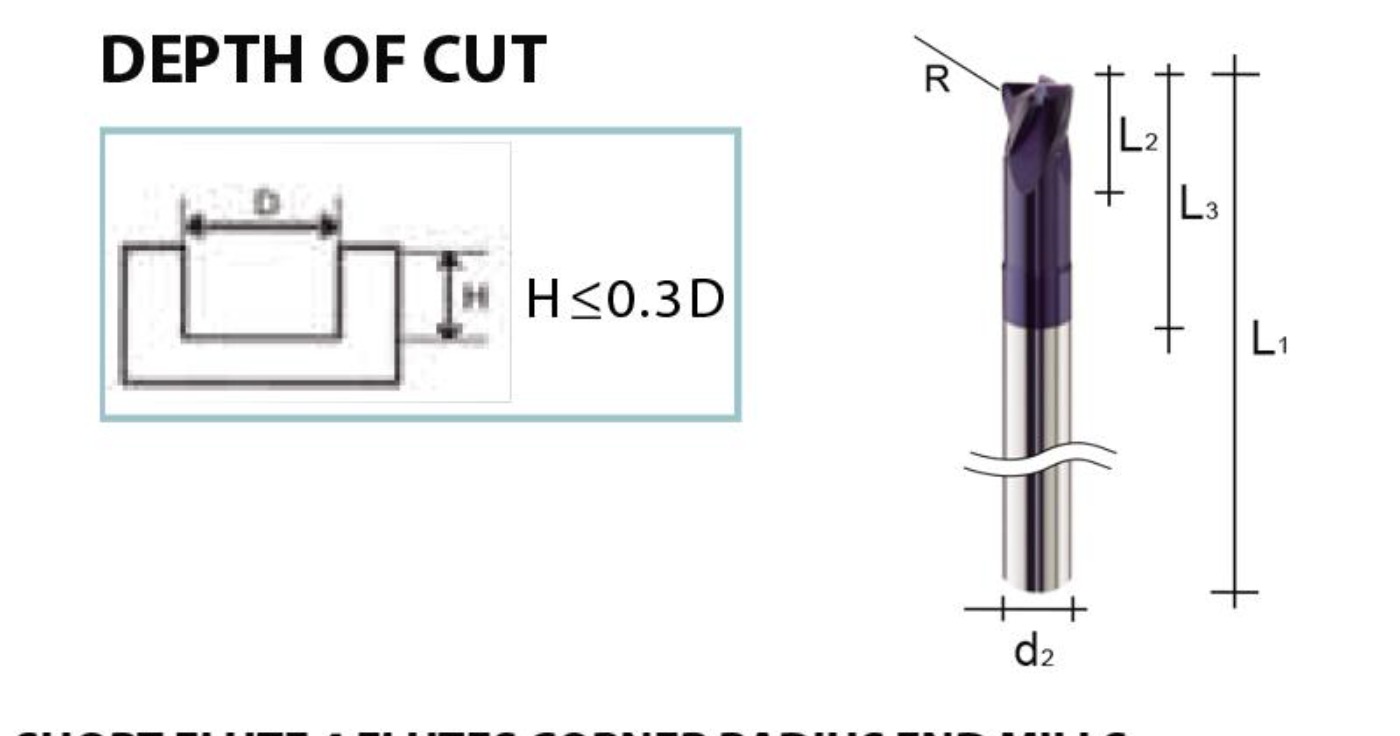

ショートフルート4枚刃コーナーラジアスエンドミル
単位：mm
| 商品番号 | 型番 | 直径（D1） | コーナーR | フルートの長さ（L2） | 有効長さ（L3） | OAL（レベル1） | シャンク径(d2) |
|---|---|---|---|---|---|---|---|
| 55103082 | HMR 0605 | 6 | 0.5 | 6 | 15 | 50 | 6 |
| 55103083 | HMR 0610 | 6 | 1.0 | 6 | 15 | 50 | 6 |
| 55103084 | HMR 0805 | 8 | 0.5 | 8 | 20 | 50 | 8 |
| 55103085 | HMR 0810 | 8 | 1.0 | 8 | 20 | 50 | 8 |
| 55103086 | HMR 1010 | 10 | 1.0 | 10 | 25 | 50 | 10 |
| 55103087 | HMR 1020 | 10 | 2.0 | 10 | 25 | 75 | 10 |
| 55103088 | HMR 1030 | 10 | 3.0 | 10 | 25 | 75 | 10 |
| 55103089 | HMR 1210 | 12 | 1.0 | 12 | 30 | 75 | 12 |
| 55103090 | HMR 1220 | 12 | 2.0 | 12 | 30 | 75 | 12 |
コーナー半径エンドミルの推奨切削条件
| 材料 | 炭素鋼。合金鋼 S45C、FC、FCD、SCM、S50C、SKS... | 合金鋼、工具鋼、SCR、SNCM、SKD11、SKD61、NAK80... | 焼入れ鋼 SKD11 | |||
|---|---|---|---|---|---|---|
| 硬度 | ~HRC30 | ～HRC50 | ～HRC60 | |||
| 直径（mm） | 速度（mm⁻¹） | フィード mm/分 | 速度（mm⁻¹） | フィード mm/分 | 速度（mm⁻¹） | フィード mm/分 |
| 6 | 12000 | 12000 | 8000 | 8000 | 5000 | 4000 |
| 8 | 10000 | 10000 | 8000 | 8000 | 6000 | 4800 |
| 10 | 7000 | 5000 | 6000 | 4000 | 4500 | 2000 |
| 12 | 5000 | 7000 | 4000 | 6000 | 3000 | 3000 |
