高速切断と高硬度切断

高速切断と高硬度切断

高速切断と高硬度切断

55102836, 55102837, 55102838, 55102839, 55102840, 55102841, 55102842, 55102843, 55102844, 55102845, 55102846, 55102847, 55102848, 55102849, 55102850, 55102851

説明

仕様

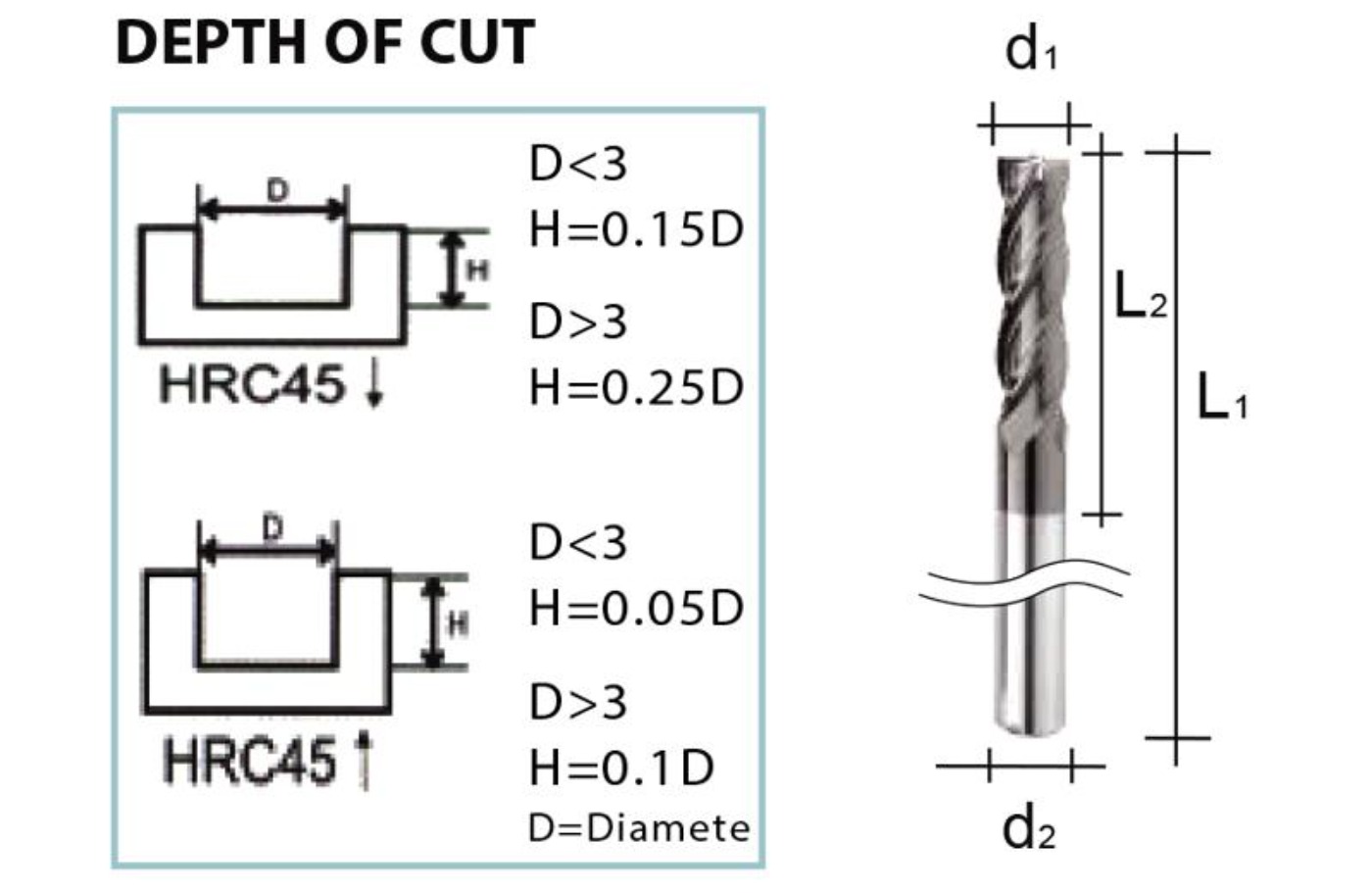

4枚刃ロングシャンクスクエアエンドミル

単位：mm

商品番号	型番	直径（D1）	フルートの長さ（L2）	OAL（レベル1）	シャンク径（d2）
55102836	ヘルプ 0204	2.0	15	75	4
55102837	ヘルプ 0304	3.0	15	75	6
55102838	ヘルプ 0404	4.0	20	75	6
55102839	ヘルプ 0504	5.0	25	75	6
55102840	ヘルプ 0604	6.0	25	75	6
55102841	ヘルプ 0604A	6.0	30	100	6
55102842	ヘルプ 0804	8.0	25	75	8
55102843	ヘルプ 0804A	8.0	35	100	8
55102844	ヘルプ 1004	10.0	45	100	10
55102845	ヘルプ 1004A	10.0	45	150	10
55102846	ヘルプ 1204	12.0	45	100	12
55102847	ヘルプ 1204A	12.0	45	150	12
55102848	ヘルプ 1404	14.0	60	150	16
55102849	ヘルプ 1604	16.0	60	150	16
55102850	ヘルプ 1804	18.0	60	150	20
55102851	ヘルプ 2004	20.0	60	150	20

長シャンク角型エンドミルの推奨切削条件

材料	炭素鋼、合金鋼、S45C、FC、FCD、SCM、S50C、SKS...		合金鋼、工具鋼、SCR、SNCM、SKD11、SKD61、NAK80...		焼入れ鋼 SKD11
	硬度	~HRC30		～HRC50		～HRC60
	直径（mm）	速度（mm⁻¹）	フィード mm/分	速度（mm⁻¹）	フィード mm/分	速度（mm⁻¹）	フィード mm/分
1	22000	400	18000	200	9000	140
1.5	12000	500	11000	280	5200	150
2	10000	550	10000	280	4600	170
3	9000	600	5500	310	3500	220
4	6000	600	5000	400	2200	220
5	4800	750	4000	400	1700	240
6	4500	800	3800	420	1600	300
8	3500	820	2800	420	1000	300
10	3000	820	1800	420	900	300
12	2000	820	1600	350	800	300
16	1500	650	1000	300	500	150
20	1200	600	900	300	400	150
