高速切断と高硬度切断

高速切断と高硬度切断

高速切断と高硬度切断

55102810 ~ 55102835

説明

仕様

4枚刃短尺長角エンドミル

単位：mm

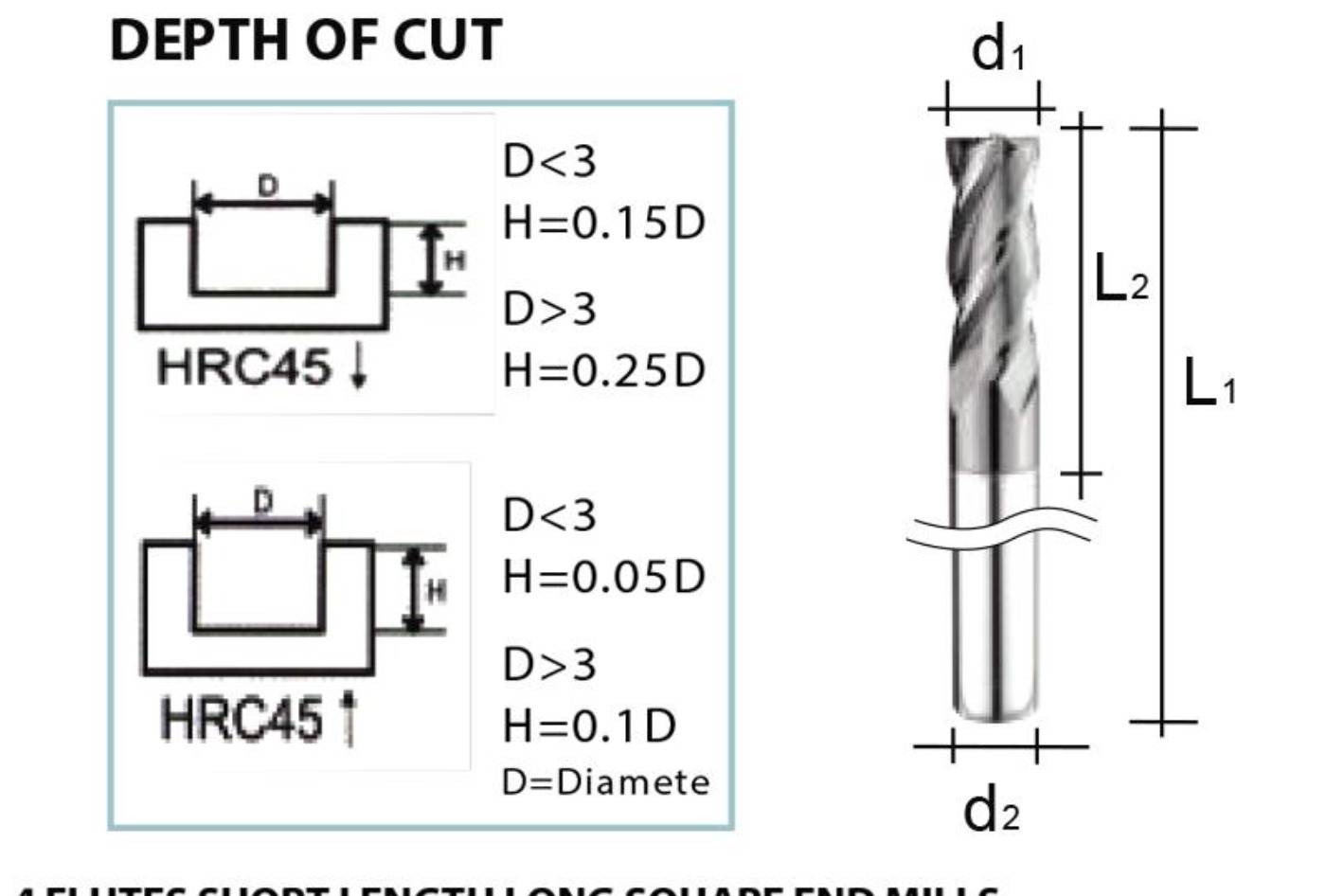

商品番号 型番 直径（D1） フルートの長さ（L2） OAL（レベル1） シャンク径（d2）
55102810 HEL 0104 1.0 3 75 4
55102811 HEL 0104A 1.0 3 100 6
55102812 HEL 0154 1.5 4.5 75 4
55102813 HEL 0154A 1.5 4.5 100 6
55102814 HEL 0204 2.0 6 75 4
55102815 HEL 0204A 2.0 6 100 6
55102816 HEL 0304 3.0 8 75 4
55102817 HEL 0304A 3.0 8 100 6
55102818 HEL 0404 4.0 10 75 4
55102819 HEL 0404A 4.0 10 100 6
55102820 HEL 0504 5.0 13 75 6
55102821 HEL 0504A 5.0 13 100 6
55102822 HEL 0604 6.0 15 75 6
55102823 HEL 0604A 6.0 15 100 6
55102824 HEL 0604B 6.0 15 150 6
55102825 HEL 0804 8.0 20 75 8
55102826 HEL 0804A 8.0 20 100 8
55102827 HEL 0804B 8.0 20 150 8
55102828 HEL 1004 10.0 25 100 10
55102829 HEL 1004A 10.0 25 150 10
55102830 HEL 1204 12.0 30 100 12
55102831 HEL 1204A 12.0 30 150 12
55102832 HEL 1604 16.0 40 150 16
55102833 HEL 1604A 16.0 40 200 16
55102834 HEL 2004 20.0 40 150 20
55102835 HEL 2004A 20.0 40 200 20

長シャンク角型エンドミルの推奨切削条件

材料 炭素鋼。合金鋼 S45C、FC、FCD、SCM、S50C、SKS... 合金鋼、工具鋼、SCR、SNCM、SKD11、SKD61、NAK80... 焼入れ鋼 SKD11
硬度 ~HRC30 ～HRC50 ～HRC60
直径（mm） 速度（mm⁻¹） フィード mm/分 速度（mm⁻¹） フィード mm/分 速度（mm⁻¹） フィード mm/分
1 22000 400 18000 200 9000 140
1.5 12000 500 11000 280 5200 150
2 10000 550 10000 280 4600 170
3 9000 600 5500 310 3500 220
4 6000 600 5000 400 2200 220
5 4800 750 4000 400 1700 240
6 4500 800 3800 420 1600 300
8 3500 820 2800 420 1000 300
10 3000 820 1800 420 900 300
12 2000 820 1600 350 800 300
16 1500 650 1000 300 500 150
20 1200 600 900 300 400 150
