高速切断と高硬度切断

高速切断と高硬度切断

高速切断と高硬度切断

55102747, 55102748, 55102749, 55102750, 55102751, 55102752, 55102753, 55102754, 55102755, 55102756, 55102757, 55102758

説明

仕様

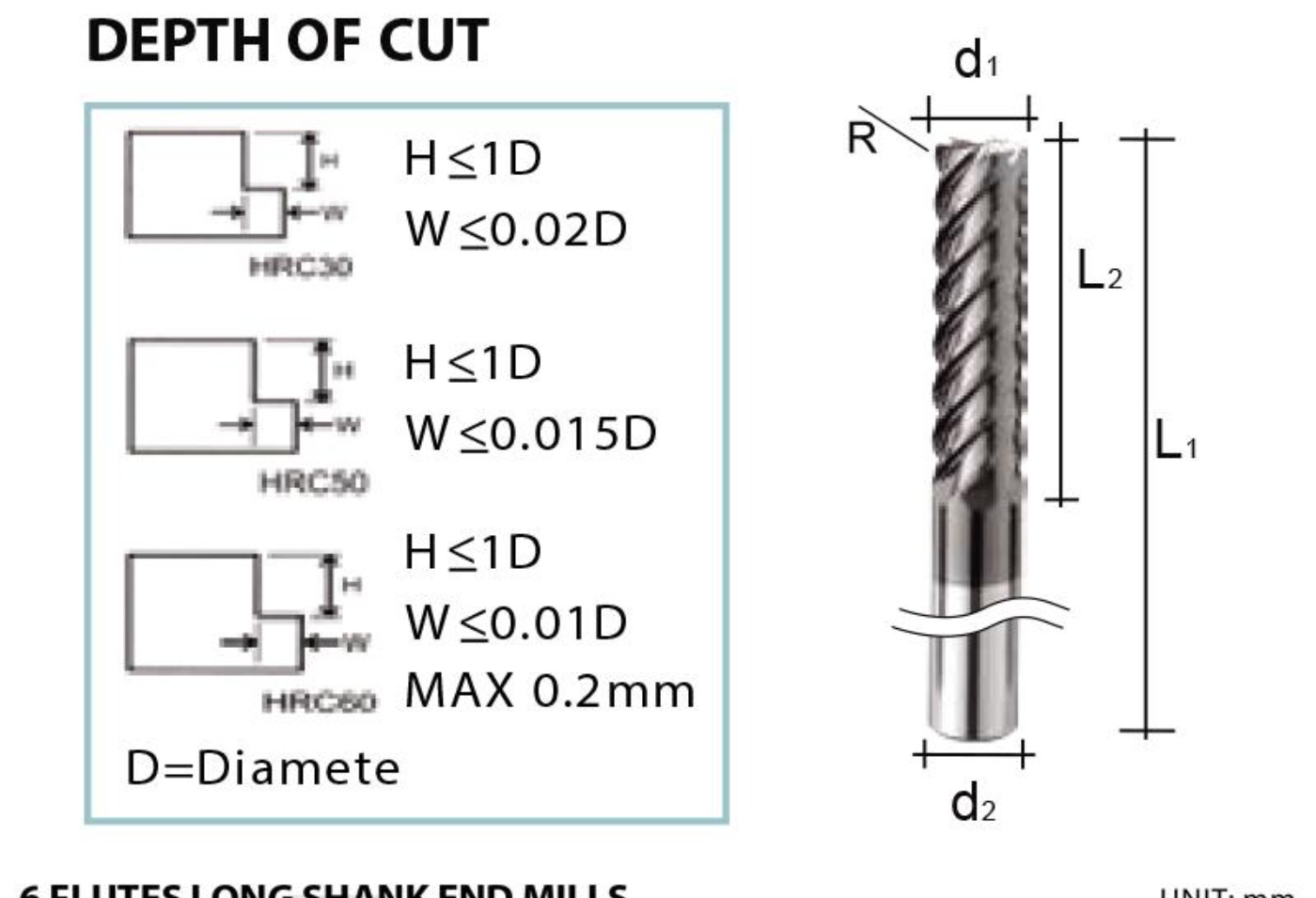

6枚刃ロングシャンクエンドミル

単位：mm

商品番号	型番	直径（D1）	フルートの長さ（L2）	OAL(L1)	シャンク径(d2)
55102747	LHVT 0606	6.0	25	75	6
55102748	LHVT 0606A	6.0	30	100	6
55102749	LHVT 0806	8.0	35	75	8
55102750	LHVT 0806A	8.0	35	100	8
55102751	LHVT 1006	10.0	40	100	10
55102752	LHVT 1006A	10.0	40	150	10
55102753	LHVT 1206	12.0	45	100	12
55102754	LHVT 1206A	12.0	45	150	12
55102755	LHVT 1606	16.0	60	150	16
55102756	LHVT 1606A	16.0	100	200	16
55102757	LHVT 2006	20.0	80	150	20
55102758	LHVT 2006A	20.0	100	200	20

高硬度エンドミルの推奨切削条件

材料	炭素鋼。合金鋼 S45C、FC、FCD、SCM、S50C、SKS...		合金鋼、工具鋼、SCR、SNCM、SKD11、SKD61、NAK80...		焼入れ鋼 SKD11
	硬度	~HRC30		～HRC50		～HRC60
	直径	速度（mm⁻¹）	フィード mm/分	速度（mm⁻¹）	フィード mm/分	速度（mm⁻¹）	フィード mm/分
6	12000	3000	8000	2000	5600	1400
8	90000	2400	6700	1900	3600	1200
10	6900	2100	5000	1600	3000	900
12	6000	2400	4300	1700	2400	1000
16	4500	2100	2500	1000	1600	700
