高速切断と高硬度切断

高速切断と高硬度切断

高速切断と高硬度切断

55102553, 55102554, 55102555, 55102556, 55102557, 55102558, 55102559, 55102560, 55102561, 55102562, 55102563

説明

仕様

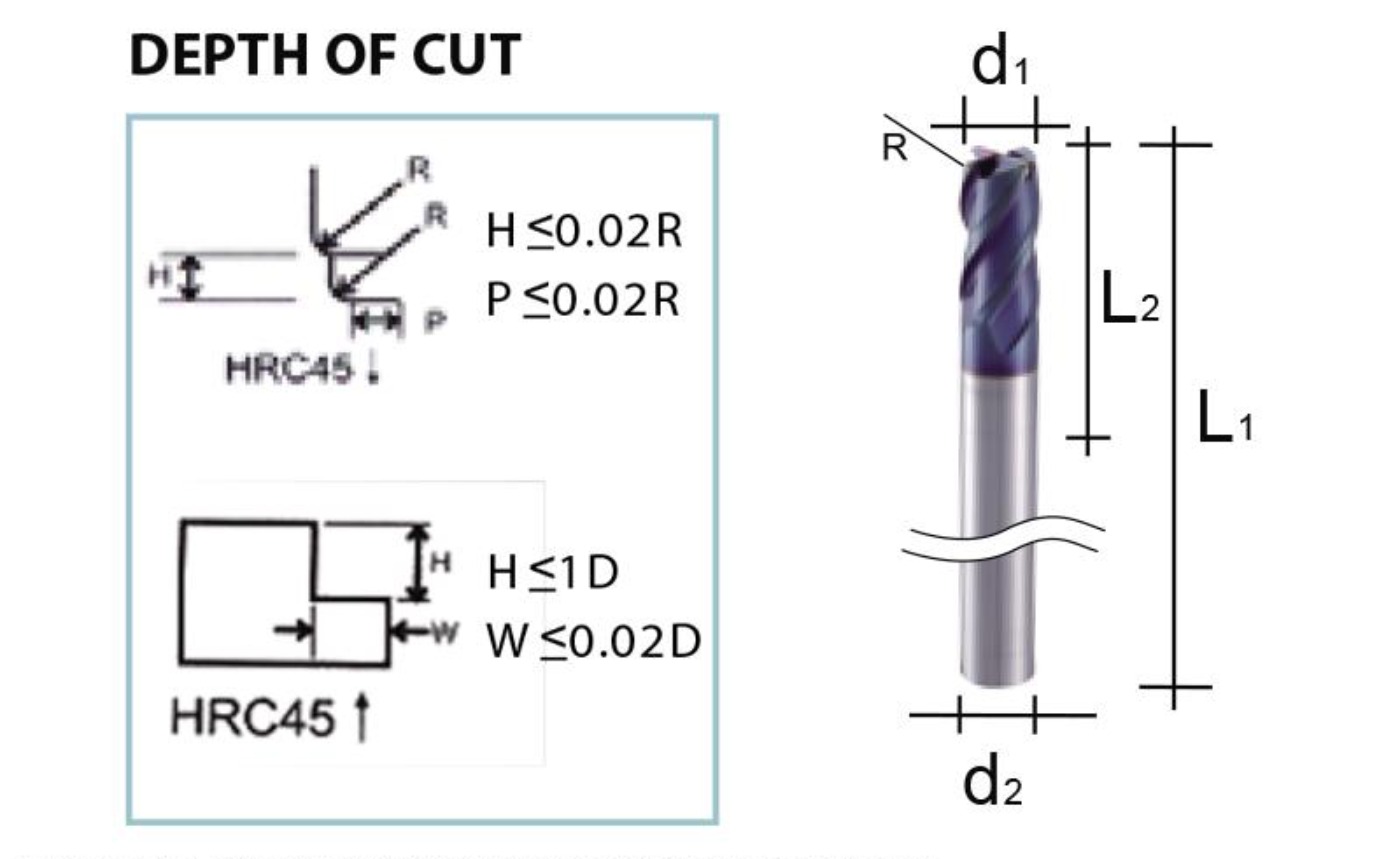

4枚刃ロングシャンクコーナーラジアスエンドミル

単位：mm

商品番号	型番	直径（D1）	コーナーR	フルートの長さ（L2）	OAL（レベル1）	シャンク径（d2）
55102553	VLER 0605	6.0	0.5	12	75	6
55102554	VLER 0605A	6.0	0.5	12	100	6
55102555	VLER 0610	6.0	1.0	12	75	6
55102556	VLER 0610A	6.0	1.0	12	100	6
55102557	VLER 0805	8.0	0.5	16	100	8
55102558	VLER 0810	8.0	1.0	16	100	8
55102559	VLER 1005	10.0	0.5	20	100	10
55102560	VLER 1010	10.0	1.0	20	100	10
55102561	VLER 1020	10.0	2.0	20	100	10
55102562	VLER 1210	12.0	1.0	24	100	12
55102563	VLER 1220	12.0	2.0	24	100	12

ロングシャンクコーナーラジアスエンドミルの推奨切削条件

材料	炭素鋼。合金鋼 S45C、FC、FCD、SCM、S50C、SKS...		合金鋼、工具鋼、SCR、SNCM、SKD11、SKD61、NAK80...		焼入れ鋼 SKD11
	硬度	~HRC30		～HRC50		～HRC60
	直径（mm）	速度（mm⁻¹）	フィード mm/分	速度（mm⁻¹）	フィード mm/分	速度（mm⁻¹）	フィード mm/分
2	26000	1600	16500	1000	7500	300
3	19000	1800	12000	1200	5400	360
4	16000	320	10000	1900	4800	480
5	14000	3300	8000	2000	3800	500
6	12000	3600	7200	2200	3500	650
8	9600	4000	5600	2200	2700	750
10	7000	3400	4400	1700	2100	650
12	6000	2800	3600	1400	1800	600
