高速切断と高硬度切断

高速切断と高硬度切断

高速切断と高硬度切断

55102502, 55102503, 55102504, 55102505, 55102506, 55102507, 55102508, 55102509, 55102510, 55102511

説明

仕様

4枚刃スクエアエンドミル

単位：mm

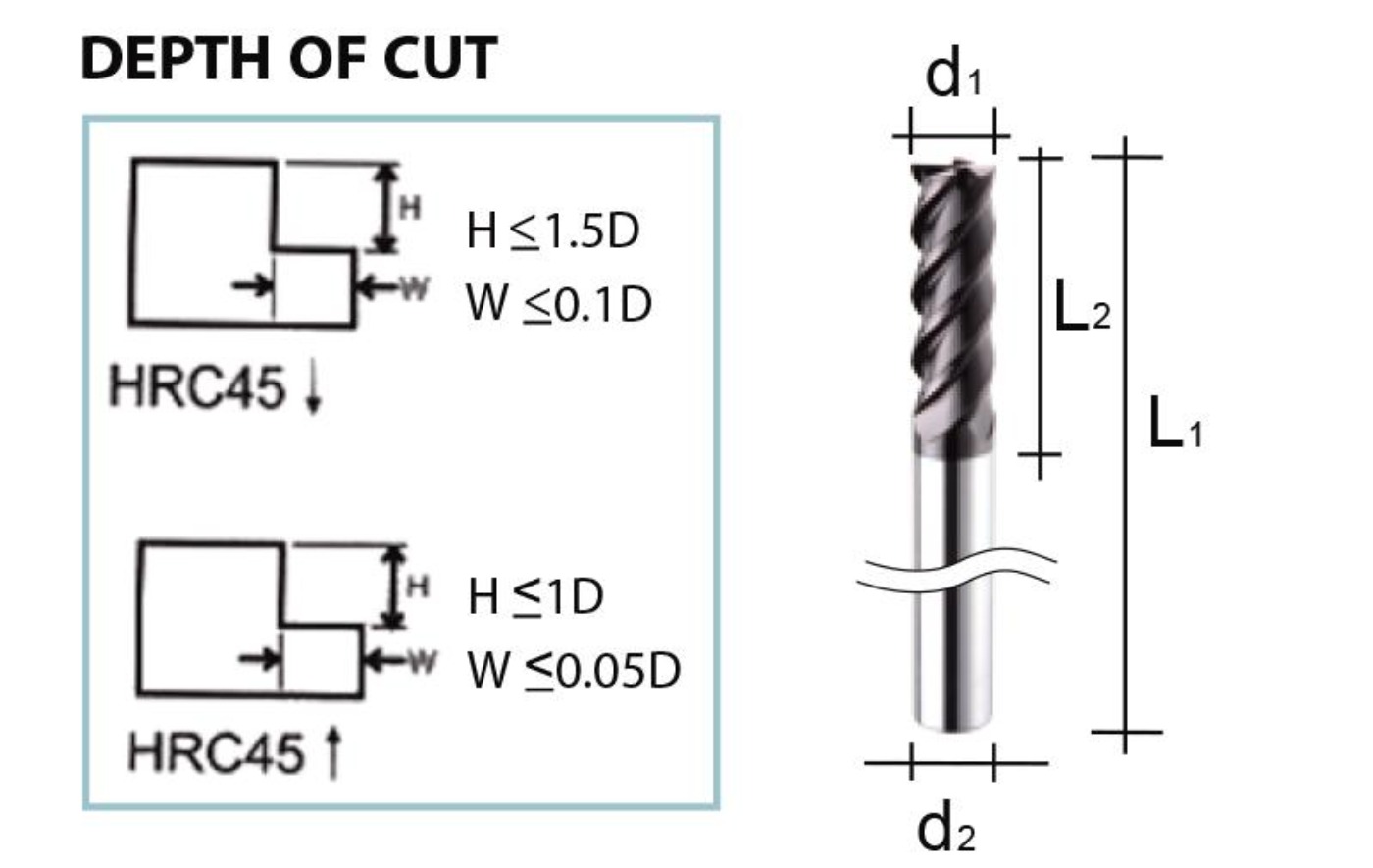

商品番号	型番	直径（D1）	フルートの長さ（L2）	OAL（レベル1）	シャンク径（d2）
55102502	VEA 0504	5.0	13	50	6
55102503	VEA 0604	6.0	15	50	6
55102504	VEA 0804	8.0	20	60	8
55102505	VEA 1004	10.0	30	75	10
55102506	VEA 1204	12.0	30	75	12
55102507	VEA 1404	14.0	35	100	16
55102508	VEA 1604	16.0	40	100	16
55102509	VEA 1804	18.0	40	100	20
55102510	VEA 2004	20.0	45	100	20
55102511	VEA 2504	25.0	45	100	25

スクエアエンドミルの推奨切削条件

材料	炭素鋼。合金鋼 S45C、FC、FCD、SCM、S50C、SKS...		合金鋼、工具鋼、SCR、SNCM、SKD11、SKD61、NAK80...		焼入れ鋼 SKD11
	硬度	~HRC30		～HRC50		～HRC60
	直径	速度（mm⁻¹）	フィード mm/分	速度（mm⁻¹）	フィード mm/分	速度（mm⁻¹）	フィード mm/分
1	22000	400	18000	200	9000	140
1.5	12000	500	11000	280	5200	150
2	10000	550	10000	280	4600	170
3	9000	600	5500	310	3500	220
4	6000	600	5000	400	2200	220
5	4800	750	4000	400	1700	240
6	4500	800	3800	420	1600	300
8	3500	820	2800	420	1000	300
10	3000	820	1800	420	900	300
12	2000	820	1600	350	800	300
16	1500	650	1000	300	500	150
20	1200	600	900	300	400	150
