軟質材料切断シリーズ
55104298, 55104299, 55104300, 55104301, 55104302, 55104303, 55104304, 55104305, 55104306, 55104307
説明
仕様
2枚刃ロングシャンクスクエアエンドミル
単位：mm

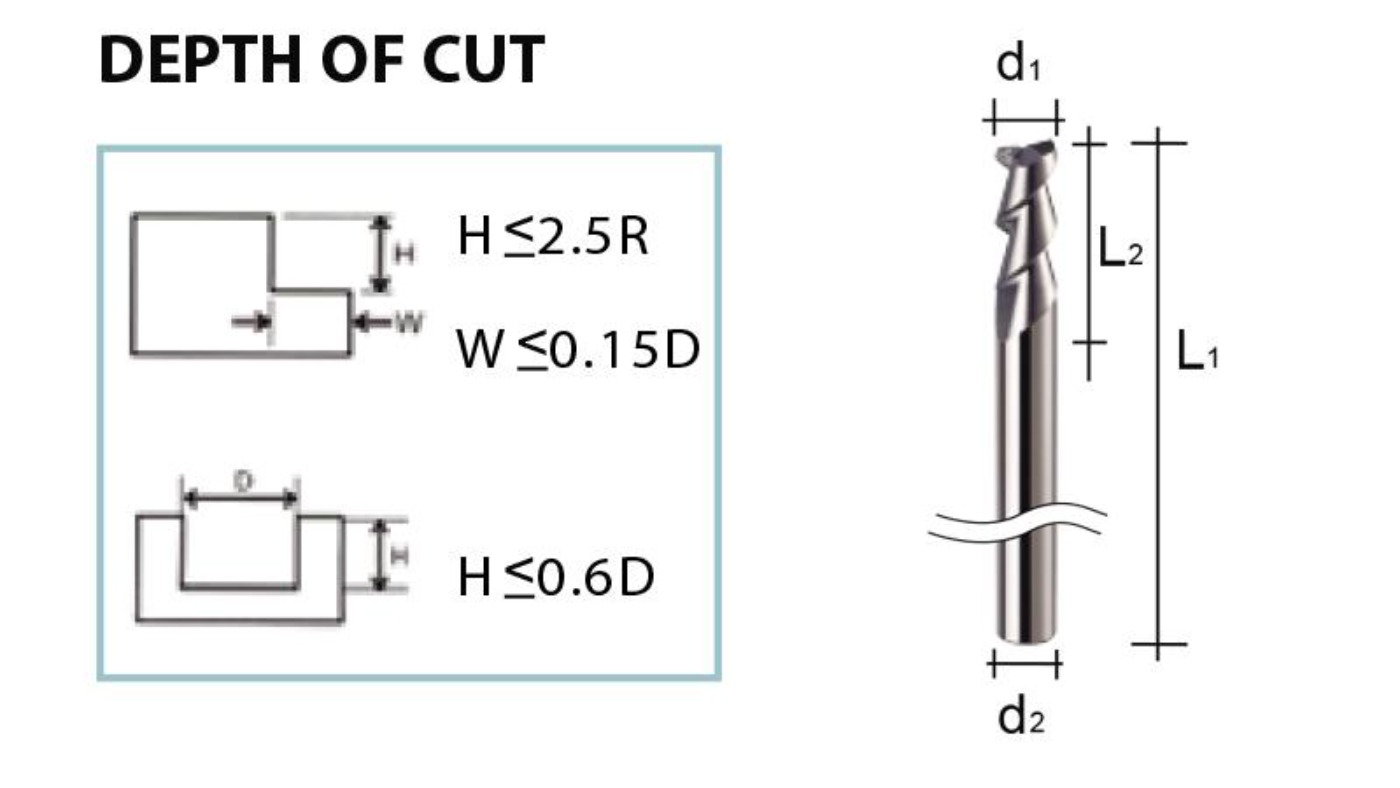

| 商品番号 | 型番 | 直径 （D1） |
フルート 長さ（L2） |
OAL (L1) |
シャンク DIA（d2） |
|---|---|---|---|---|---|
| 55104298 | LAE 0302 | 3.0 | 12 | 75 | 6 |
| 55104299 | LAE 0402 | 4.0 | 16 | 75 | 6 |
| 55104300 | LAE 0502 | 5.0 | 20 | 75 | 6 |
| 55104301 | LAE 0602 | 6.0 | 25 | 75 | 6 |
| 55104302 | LAE 0802 | 8.0 | 32 | 75 | 8 |
| 55104303 | LAE 0802A | 8.0 | 35 | 100 | 8 |
| 55104304 | LAE 1002 | 10.0 | 50 | 100 | 10 |
| 55104305 | LAE 1202 | 12.0 | 50 | 100 | 12 |
| 55104306 | LAE 1602 | 16.0 | 65 | 150 | 16 |
| 55104307 | LAE 2002 | 20.0 | 75 | 150 | 20 |
長刃スクエアエンドミルの推奨切削条件
| 材料 | アルミニウム1070 | アルミニウム合金 2014/4032/5052/6061/7075 |
アルミニウム合金 AC85 |
|||
|---|---|---|---|---|---|---|
| 直径 （mm） |
スピード （mm⁻¹） |
餌 mm/分 |
スピード （mm⁻¹） |
餌 mm/分 |
スピード （mm-1） |
餌 mm/分 |
| 2 | 30000 | 600 (500) | 15000 | 250 (250) | 18000 | 300 (300) |
| 3 | 26000 | 600 (500) | 11000 | 250 (250) | 13500 | 300 (350) |
| 4 | 20000 | 600 (550) | 8500 | 250 (200) | 10000 | 300 (350) |
| 5 | 15600 | 600 (550) | 6700 | 250 (200) | 8000 | 300 (350) |
| 6 | 13500 | 600 (550) | 5500 | 250 (200) | 6700 | 300 (350) |
| 8 | 10000 | 600 (600) | 4200 | 250 (200) | 5000 | 300 (350) |
| 10 | 7500 | 600 (600) | 3300 | 250 (200) | 4000 | 300 (350) |
| 12 | 6700 | 600 (600) | 2700 | 250 (200) | 3400 | 300 (350) |
| 16 | 5000 | 600 (500) | 2300 | 250 (200) | 2500 | 300 (350) |
| 20 | 4000 | 600 (500) | 1700 | 250 (200) | 2000 | 300 (350) |
