उन्नत प्रतिसंतुलित रीच ट्रक
57104785, 57104786, 57104787
विवरण
विनिर्देश

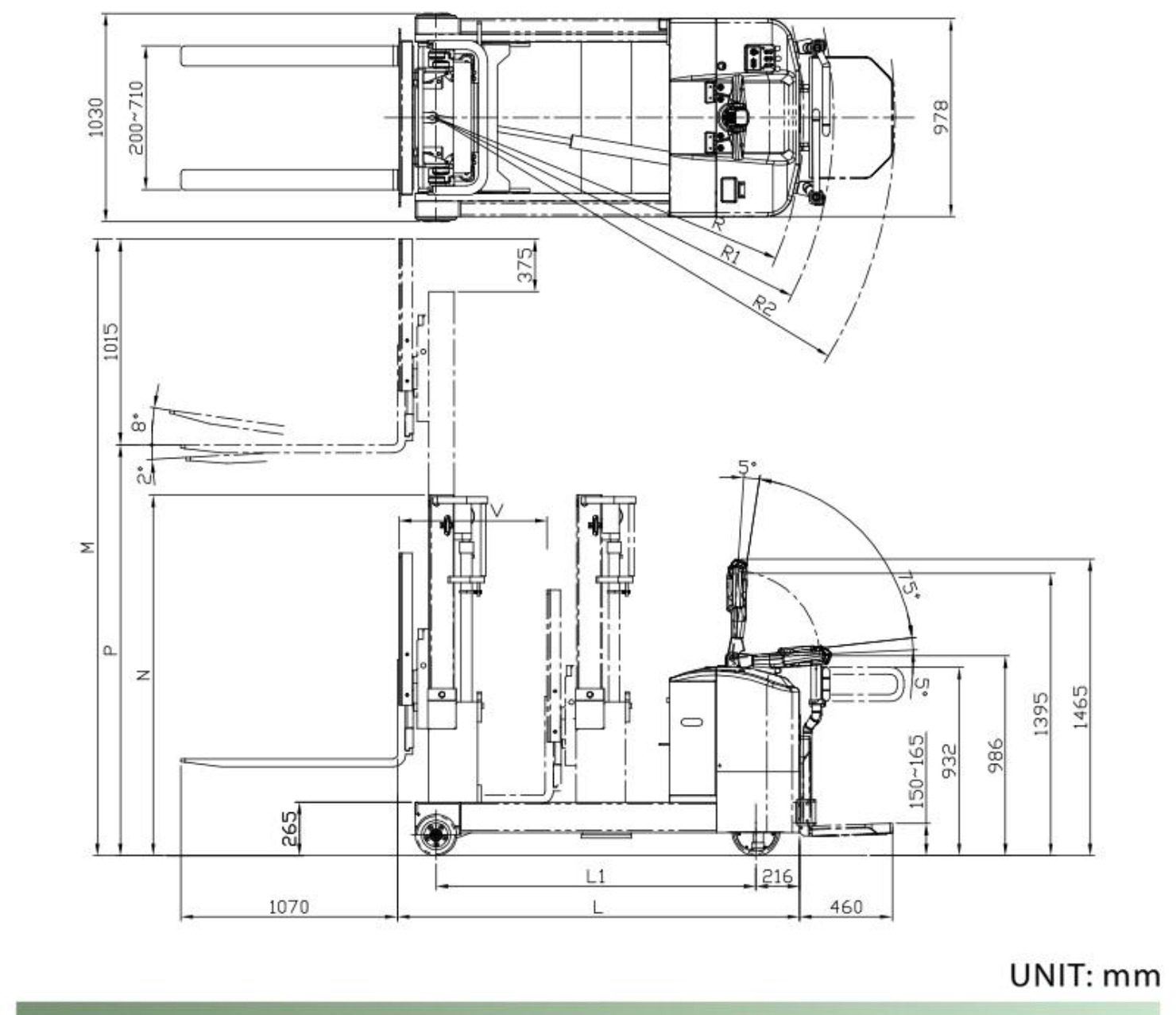

इकाई: मिमी
| मद संख्या। | 57104785 | 57104786 | 57104787 | |
|---|---|---|---|---|
| मॉडल (कला) | 10 | 15 | 20 | |
| ट्रक की लंबाई | एल | 1790 | 1790 | 1990 |
| ट्रक की चौड़ाई | 1030 | 1030 | 1030 | |
| व्हील बेस | एल1 | 1380 | 1380 | 1580 |
| ड्रॉ सहित कुल लंबाई | 2210 | 2210 | 2410 | |
| ड्रॉ सहित कुल लंबाई | 2860 | 2860 | 3060 | |
| फोर्क की लंबाई | 1070 | 1070 | 1070 | |
| मोड़ने की त्रिज्या | आर | 1618 | 1618 | 1818 |
| आर 1 | 1766 | 1766 | 1966 | |
| आर2 | 2070 | 2070 | 2270 | |
| मस्तूल की पहुँच की लंबाई | वी | 650 | 650 | 750 |
| फोर्क व्हील की चौड़ाई | 1030 | 1030 | 1030 | |
| फोर्क की चौड़ाई समायोज्य है | 200-710 | |||
| स्ट्रैडल की ऊंचाई | 265 | 265 | 265 | |
इकाई: मिमी
| मस्तूल के प्रकार | अधिकतम फोर्क की ऊंचाई (मीटर) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6350 | |
| डुप्लेक्स मास्ट टेलीस्कोपिक | ||||||||||
| न्यूनतम मस्तूल की ऊँचाई (n) | 1610 | 1860 | 2110 | 2360 | 2610 | -- | -- | -- | -- | -- |
| अधिकतम मस्तूल की ऊंचाई (मीटर) | 3015 | 3515 | 4015 | 4515 | 5015 | -- | -- | -- | -- | -- |
| डुप्लेक्स मास्ट हाई-लो फुल फ्री लिफ्ट | ||||||||||
| न्यूनतम मस्तूल की ऊँचाई (n) | 1610 | 1860 | 2110 | 2360 | 2610 | -- | -- | -- | -- | -- |
| अधिकतम मस्तूल की ऊंचाई (मीटर) | 3015 | 3515 | 4015 | 4515 | 5015 | -- | -- | -- | -- | -- |
| मुफ़्त लिफ़्ट | 950 | 1224 | 1490 | 1740 | 1998 | -- | -- | -- | -- | -- |
| ट्रिपल स्टेज मास्ट हाई-लो | ||||||||||
| न्यूनतम मस्तूल की ऊँचाई (n) | -- | -- | 1610 | 1860 | 1960 | 2110 | 2260 | 2460 | 2610 | 2730 |
| अधिकतम मस्तूल की ऊंचाई (मीटर) | -- | -- | 4015 | 4515 | 5015 | 5515 | 6015 | 6515 | 7015 | 7365 |
| मुफ़्त लिफ़्ट | -- | -- | 830 | 1000 | 1324 | 1400 | 1650 | 1820 | 2000 | 2116 |
< विनिर्देश
| मद संख्या। | 57104785 | 57104786 | 57104787 | |
|---|---|---|---|---|
| मॉडल (कला) | 10 | 15 | 20 | |
| उठाना | ||||
| रेटेड क्षमता | 1000 किलोग्राम | 1500 किलोग्राम | 2000 किलोग्राम | |
| लोड केंद्र | 500 मिमी | 500 मिमी | 500 मिमी | |
| कांटे (T x W x L) | 40×100×1070 मिमी | 45×100 ×1070 मिमी | ||
| उठाने की गति | लोड किया गया | 90 मिमी/सेकंड | 90 मिमी/सेकंड | 75 मिमी/सेकंड |
| खाली | 200 मिमी/सेकंड | 200 मिमी/सेकंड | 200 मिमी/सेकंड | |
| गति कम करना | लोड किया गया | 620 मिमी/सेकंड | 620 मिमी/सेकंड | 630 मिमी/सेकंड |
| खाली | 208 मिमी/सेकंड | 208 मिमी/सेकंड | 208 मिमी/सेकंड | |
| यात्रा की गति | लोड किया गया | 5.5 किमी/घंटा | 4.5 किमी/घंटा | 4.5 किमी/घंटा |
| खाली | 6 किमी/सेकंड | 6 किमी/सेकंड | 6 किमी/सेकंड | |
| ग्रेड योग्यता | लोड किया गया | 6% | 6% | 6% |
| खाली | 8% | 8% | 8% | |
| फोर्क झुकाव कोण (f/r) | 3°/8° | 3°/8° | 3°/8° | |
| ट्रक का वजन | बैटरी के साथ | 1785 किलोग्राम | 1865 किलोग्राम | 1945 किलोग्राम |
| बैटरी के बिना | 1570 किलोग्राम | 1650 किलोग्राम | 1730 किलोग्राम | |
| पहियों | ||||
| कांटा पहिए | आयाम | ø205×70 मिमी | ||
| मात्रा (आर/एल) | 1/1 | |||
| सामग्री | पीयू | |||
| ड्राइव व्हील | आयाम | ø235×120 मिमी | ||
| सामग्री | पीयू | |||
| बैटरी और मोटर्स | ||||
| 5 घंटे की डिस्चार्ज दर पर बैटरी की क्षमता | 240AH | 240AH | 240AH | |
| अधिकतम चार्जिंग करंट (24V) | 40ए | 40ए | 40ए | |
| ड्राइव मोटर पावर (24V) | 1.6 किलोवाट | 1.6 किलोवाट | 1.6 किलोवाट | |
| 0.4 किलोवाट | 0.4 किलोवाट | 0.4 किलोवाट | ||
| लिफ्टिंग मोटर पावर (24V) | 3.5 किलोवाट | 3.5 किलोवाट | 3.5 किलोवाट | |
| नियंत्रक | एसी स्टेपलेस | |||
| स्टीयरिंग और ब्रेक | ||||
| स्टीयरिंग सिस्टम | स्टीयरिंग आर्म | |||
| स्टीयरिंग चाप. कुल | 185 डिग्री | |||
| यात्रा ब्रेक | प्रकार | विद्युतचुंबकीय स्प्रिंग दबाव | ||
| सक्रिय भाग | ड्राइव व्हील | |||
| पैकिंग ब्रेक | प्रकार | विद्युतचुंबकीय स्प्रिंग दबाव | ||
| का हाथ | ड्राइव व्हील | |||
| अलार्म उपकरण | मानक | रिवर्स हॉर्न | ||
