ESPACES D'INDEXATION SIMPLES
52170120, 52170121, 52172050, 52172050-1
Description
Spécification
| CARACTÉRISTIQUES | 52170120 CC-6 |
52170121 CC-8 |
|---|---|---|
| Degré par rotation de la poignée | 4° | 4° |
| Échelle du micro-collier | 2' | 1' |
| Lecture Vernier | 20" | 10" |
| Rapport de transmission | 1:90 | 1:90 |
UNITÉ : mm
| NON. | OBJECTIF DU TEST | TOLÉRANCES PAR 100 mm MAX. AUTORISÉ |
|---|---|---|
| 1 | Parallélisme de la surface de la table et de la base | 0,02 |
| 2 | fonctionnement réel du mouvement axial de surface de la table |
0,03 |
| 3 | Véritable fonctionnement du chef de centre | 0,02 |
| 4 | Équerrage de la base par rapport à la face angulaire | 0,02 |
UNITÉ : mm
| ARTICLE N° | MODÈLE | MANDRIN DIA. |
DIVISÉ NOMBRE |
DIAM. DE TROU (TOURELLE) |
DIAM. DE TROU (MANDRIN) |
PIED DE QUEUE MODÈLE (FACULTATIF) |
GW (kg) |
MEAS. CFT |
|---|---|---|---|---|---|---|---|---|
| 52170120 | CC-6 | 6" | 2, 3, 4, 6, 8, 12, 24 |
44 | 44 | TS-2 | C 29,5 | 0,9 |
| 52170121 | CC-8 | 8" | 63 | 58 | TS-3 | C 51.5 | 1.3 | |
| 52172050 | CC-12 | 12" | 2, 3, 4, 6, 8, 12, 16, 24, 48 |
106 | 105 | TS-4 | W 163 | 3.6 |
| 52172050-1 | CC-12A | 12" |
UNITÉ : mm

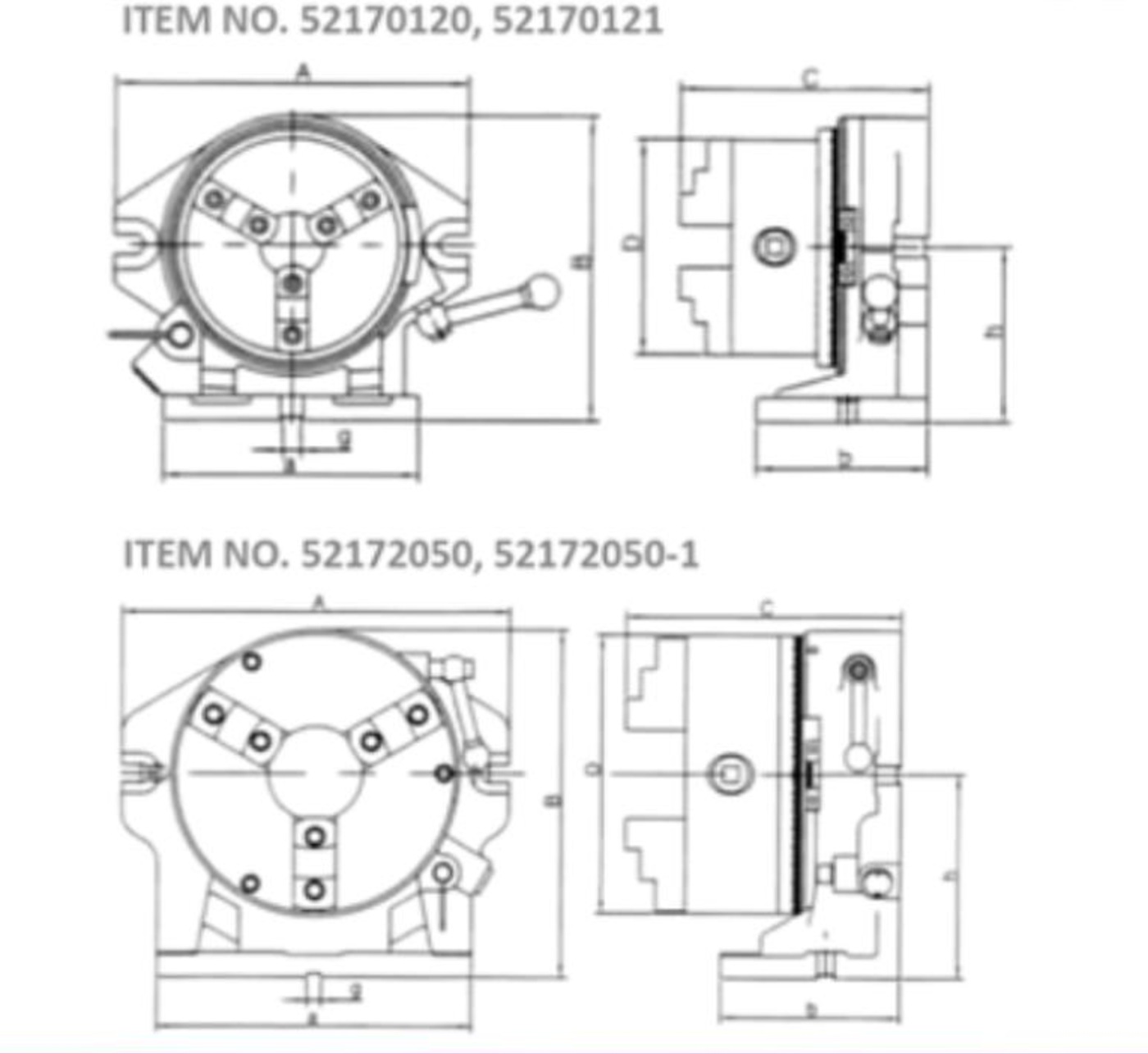

| ARTICLE N° | MODÈLE | UN | B | C | D | un | b | h | INTÉRIEUR MÂCHOIRE |
g | EXTÉRIEUR MÂCHOIRE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 52170120 | CC-6 | 253 | 225 | 179 | 160 | 187 | 115 | 130 | ψ55~145 | 16 | ψ3~160 |
| 52170121 | CC-8 | 318 | 274 | 209 | 200 | 230 | 155 | 157 | ψ65~200 | 16 | ψ4~200 |
| 52172050 | CC-12 | 432 | 388 | 293 | 315 | 350 | 200 | 228 | ψ100~315 | 16 | ψ10~315 |
| 52172050-1 | CC-12A |
