TIGES DE TÊTE D'ALÉSAGE
52160247~52160267
Description
Spécification

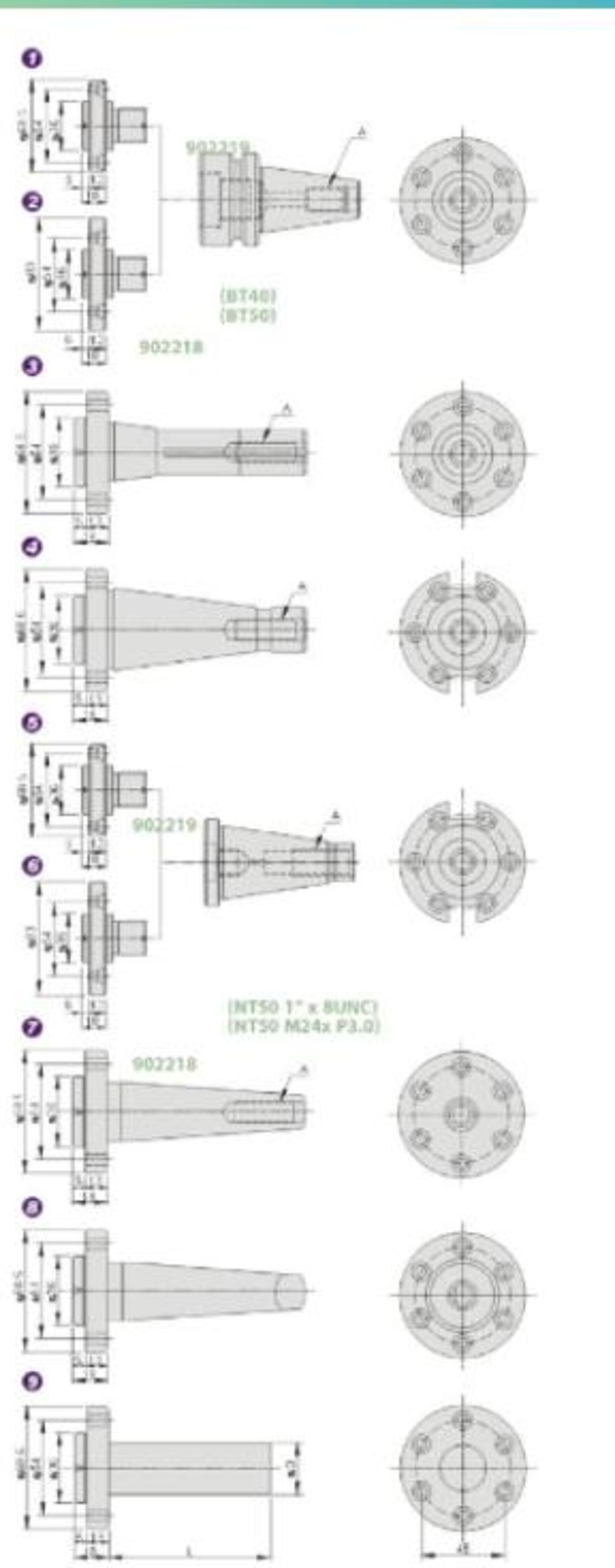

Fig. 1
| ARTICLE N° | JARRET | BARRE | NO |
|---|---|---|---|
| 52160247 | BT40 | M16 x 2,0 | 1,6 kg |
| 52160248 | BT50 | M24 x 3,0 | 4,3 kg |
Fig. 2
| ARTICLE N° | JARRET | BARRE | NO |
|---|---|---|---|
| 52160247-1 | BT40 | M16 x 2,0 | 1,7 kg |
| 52160248-1 | BT50 | M24 x 3,0 | 4,6 kg |
Fig. 3
| ARTICLE N° | JARRET | BARRE | NO |
|---|---|---|---|
| 52160249 | R8 | 7/16” x 2.0UNF | 0,8 kg |
Fig. 4
| ARTICLE N° | JARRET | BARRE | NO |
|---|---|---|---|
| 52160250 | NT30 | 1/12” x 12UNC | 0,5 kg |
| 52160251 | NT30 | M12 x P1,75 | 0,5 kg |
| 52160252 | NT40 | 5/8” x 11UNC | 1,0 kg |
| 52160253 | NT40 | M16 x 2,0 | 1,0 kg |
Fig. 5
| ARTICLE N° | JARRET | BARRE | NO |
|---|---|---|---|
| 52160254 | NT50 | 1 po x 8UNC | 3,6 kg |
| 52160255 | NT50 | M24 x P3.0 | 3,6 kg |
Fig. 6
| ARTICLE N° | JARRET | BARRE | NO |
|---|---|---|---|
| 52160254-1 | NT50 | 1 po x 8UNC | 3,6 kg |
| 52160255-1 | NT50 | M24 x P3.0 | 3,6 kg |
Fig. 7
| ARTICLE N° | JARRET | BARRE | NO |
|---|---|---|---|
| 52160256 | MT3 | 1/12” x 12UNC | 0,6 kg |
| 52160257 | MT3 | M12 x P1,75 | 0,6 kg |
| 52160258 | MT4 | 5/8” x 11UNC | 1,0 kg |
| 52160259 | MT4 | M16 x 2,0 | 1,0 kg |
| 52160260 | MT5 | 1 po x 8UNC | 1,6 kg |
| 52160261 | MT5 | M24 x P3.0 | 1,6 kg |
Fig. 8
| ARTICLE N° | JARRET | BARRE | NO |
|---|---|---|---|
| 52160262 | MT3 | TANGED | 0,8 kg |
| 52160263 | MT4 | TANGED | 1,0 kg |
| 52160264 | MT5 | TANGED | 2,0 kg |
| Fig. 9 | UNITÉ : UNITÉ : mm |
| ARTICLE N° | JARRET | D | L | NO |
|---|---|---|---|---|
| 52160265 | ø20 | 20 | 60 | 0,5 kg |
| 52160266 | ø25 | 25 | 60 | 0,7 kg |
| 52160267 | ø32 | 32 | 60 | 0,9 kg |
