TÊTES ANGULAIRES D'ÉCLAIRAGE
52172510~52172521
Description
Spécification
| S'épuiser | 0,002 mm |
| Matériel | Acier allié |
| tr/min | Max. 4000 tr/min |
| Couple | Max. 12 Nm |
| Rapport de transmission | 1 : 1 |
| Type de broche | BT, SK(ISO), CAT |
| Accessoire standard | clé à fourche Clé en L, |
| Rotation de sortie | Inverser la rotation d'entrée |

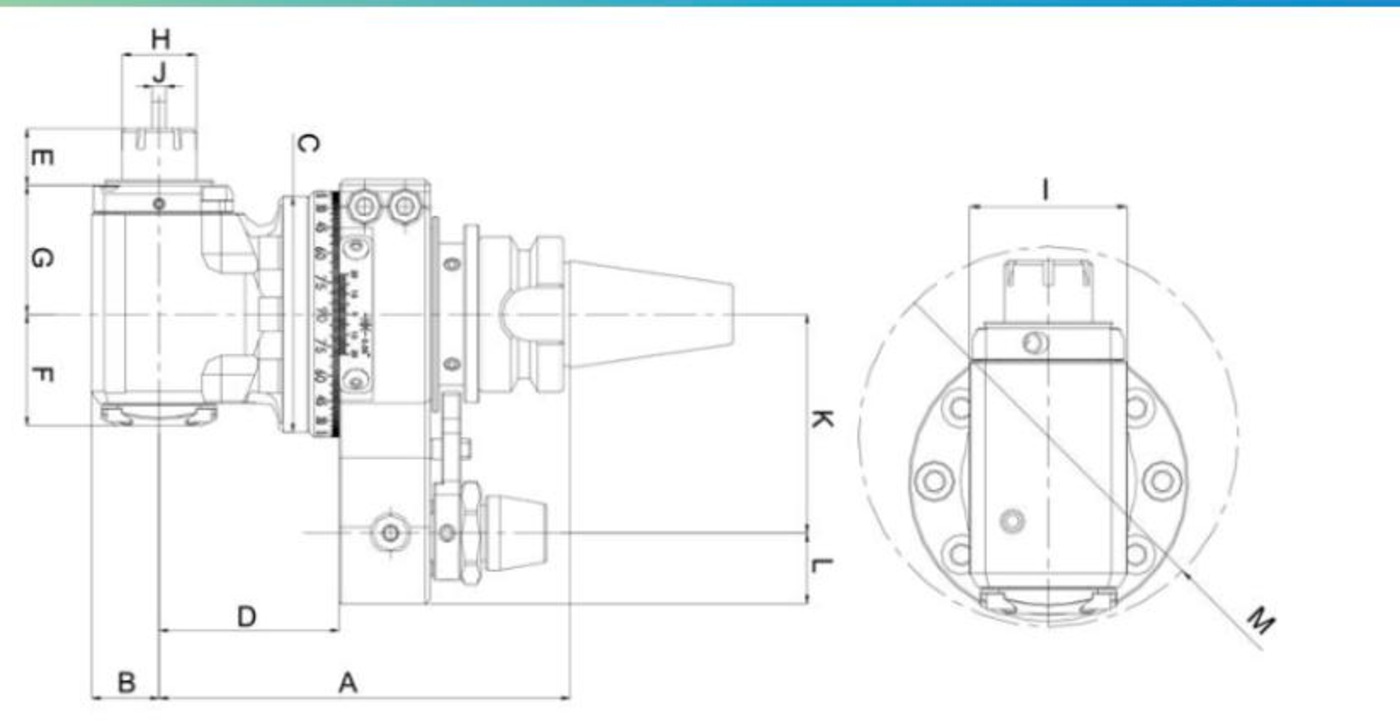

UNITÉ : mm
| ARTICLE N° | MODÈLE | UN | B | C | D | E | F | G | H | je | J | K | L | M | Poids net (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52172510 | AHL-BT30-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 55 | 21 | 95 | 3 |
| 52172511 | AHL-BT40-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 55 | 21 | 95 | 3.3 |
| 52172512 | AHL-SK30-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 55 | 21 | 95 | 3 |
| 52172513 | AHL-SK40-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 55 | 21 | 95 | 3.3 |
| 52172514 | AHL-CAT30-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 55 | 21 | 95 | 3 |
| 52172515 | AHL-CAT40-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 55 | 21 | 95 | 3.3 |
| 52172516 | AHL-BT30-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 65 | 21 | 95 | 3 |
| 52172517 | AHL-BT40-A | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 65 | 21 | 95 | 3.3 |
| 52172518 | AHL-SK30-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 65 | 21 | 95 | 3 |
| 52172519 | AHL-SK40-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 65 | 21 | 95 | 3.3 |
| 52172520 | AHL-CAT30-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 65 | 21 | 95 | 3 |
| 52172521 | AHL-CAT40-A1 | 122 | 20 | 70 | 53,5 | 17 | 33.1 | 38.3 | 22 | 39,5 | 1~10 ( ER16 ) | 65 | 21 | 95 | 3.3 |
*OPTION SUPPLÉMENTAIRE : 6 000 tr/min
