TÊTES D'ANGLE ROBUSTES
52172486~52172491
Description
Spécification
| S'épuiser | 0,002 mm |
| Matériel | Fonte ductile |
| tr/min | Max. 2500 tr/min (Entraînement au sol : 4000 tr/min) |
| Couple | Max. 100 Nm |
| Rapport de transmission | 1 : 1 |
| Type de broche | BT, SK(ISO), CAT |
| Accessoire standard | Clé plate, clé en L |
| Rotation de sortie | Inverser la rotation d'entrée |

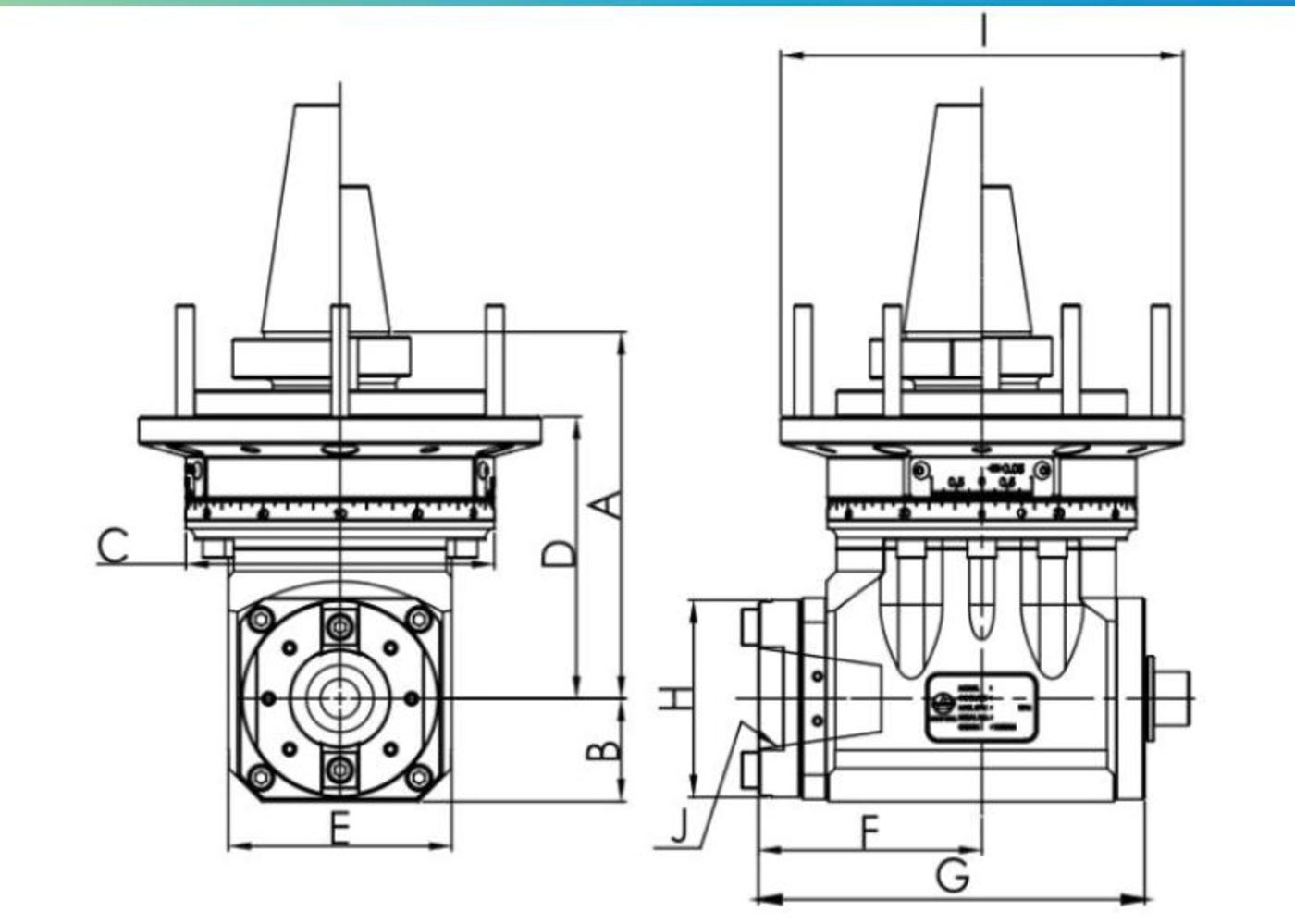

UNITÉ : mm
| ARTICLE N° | MODÈLE | UN | B | C | D | E | F | G | H | J | Poids net (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 52172486 | AHK-BT40-A1G | 164 | 46 | 138 | 126 | 100 | 100 | 173,5 | 89 | 180 BT40 | 17.3 |
| 52172487 | AHK-BT50-A1G | 164 | 46 | 138 | 126 | 100 | 100 | 173,5 | 89 | 180 BT40 | 20 |
| 52172488 | AHK-SK40-A1G | 164 | 46 | 138 | 126 | 100 | 100 | 193 | 88 | 180 BT40 | 17.3 |
| 52172489 | AHK-SK50-A1G | 164 | 46 | 138 | 126 | 100 | 100 | 193 | 88 | 180 BT40 | 20 |
| 52172490 | AHK-CAT40-A1G | 164 | 46 | 138 | 126 | 100 | 100 | 193 | 88 | 180 BT40 | 17.3 |
| 52172491 | AHK-CAT50-A1G | 164 | 46 | 138 | 126 | 100 | 100 | 193 | 88 | 180 BT40 | 20 |
