Étaux de machine MC 2 en 1 à double verrouillage et à angle
52130238, 52130240, 52130242, 52130244
Description

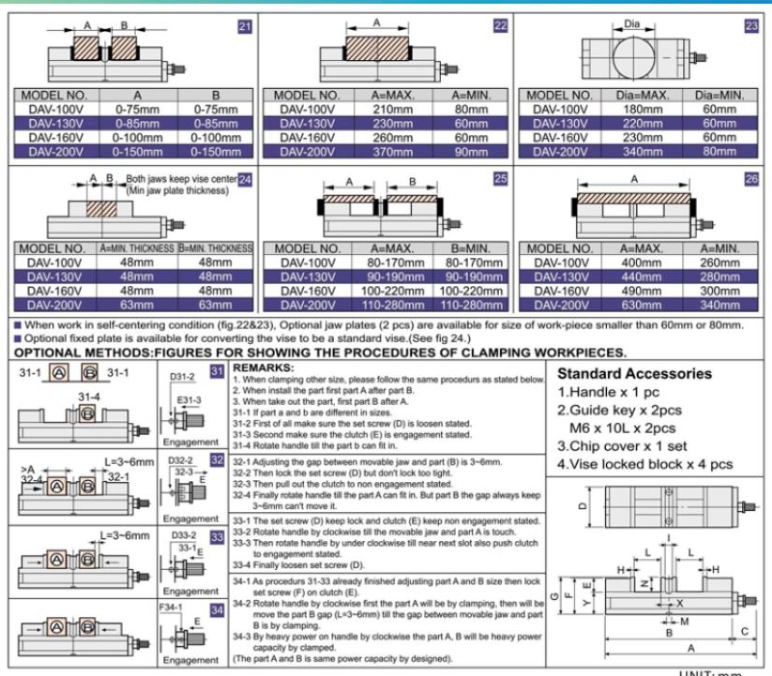

Spécification
UNITÉ : mm
| ARTICLE N° | MODÈLE | UN | B | C | D | E | F | G | H | je |
|---|---|---|---|---|---|---|---|---|---|---|
| 52130238 | DAV-100V | 495 | 410 | 85 | 101 | 45 | 125 | 128 | 15 | 30 |
| 52130240 | DAV-130V | 535 | 450 | 85 | 131 | 52 | 137 | 140 | 15 | 30 |
| 52130242 | DAV-160V | 585 | 500 | 85 | 161 | 55 | 145 | 148 | 15 | 30 |
| 52130244 | DAV-200V | 727 | 642 | 85 | 201 | 60 | 155 | 158 | 18 | 40 |
UNITÉ : mm
| ARTICLE N° | MODÈLE | L (CHAQUE OUVERTURE) | L (CHAQUE OUVERTURE) | M | N | X | X = 0 / -0,02 | Y | Y = 0 / -0,02 | NO | GW | MESURES |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52130238 | DAV-100V | 0-75 | 0-75 | 16 | 48 | 30 | Oui | 80 | Oui | 27 kg | 29 kg | 600 x 220 x 185 |
| 52130240 | DAV-130V | 0-85 | 0-85 | 18 | 55 | 30 | Oui | 85 | Oui | 39 kg | 41 kg | 665 x 250 x 205 |
| 52130242 | DAV-160V | 0-100 | 0-100 | 18 | 58 | 30 | Oui | 90 | Oui | 56 kg | 59 kg | 760 x 280 x 215 |
| 52130244 | DAV-200V | 0-150 | 0-150 | 18 | 63 | 38 | Oui | 95 | Oui | 89 kg | 92 kg | 860 x 320 x 225 |
