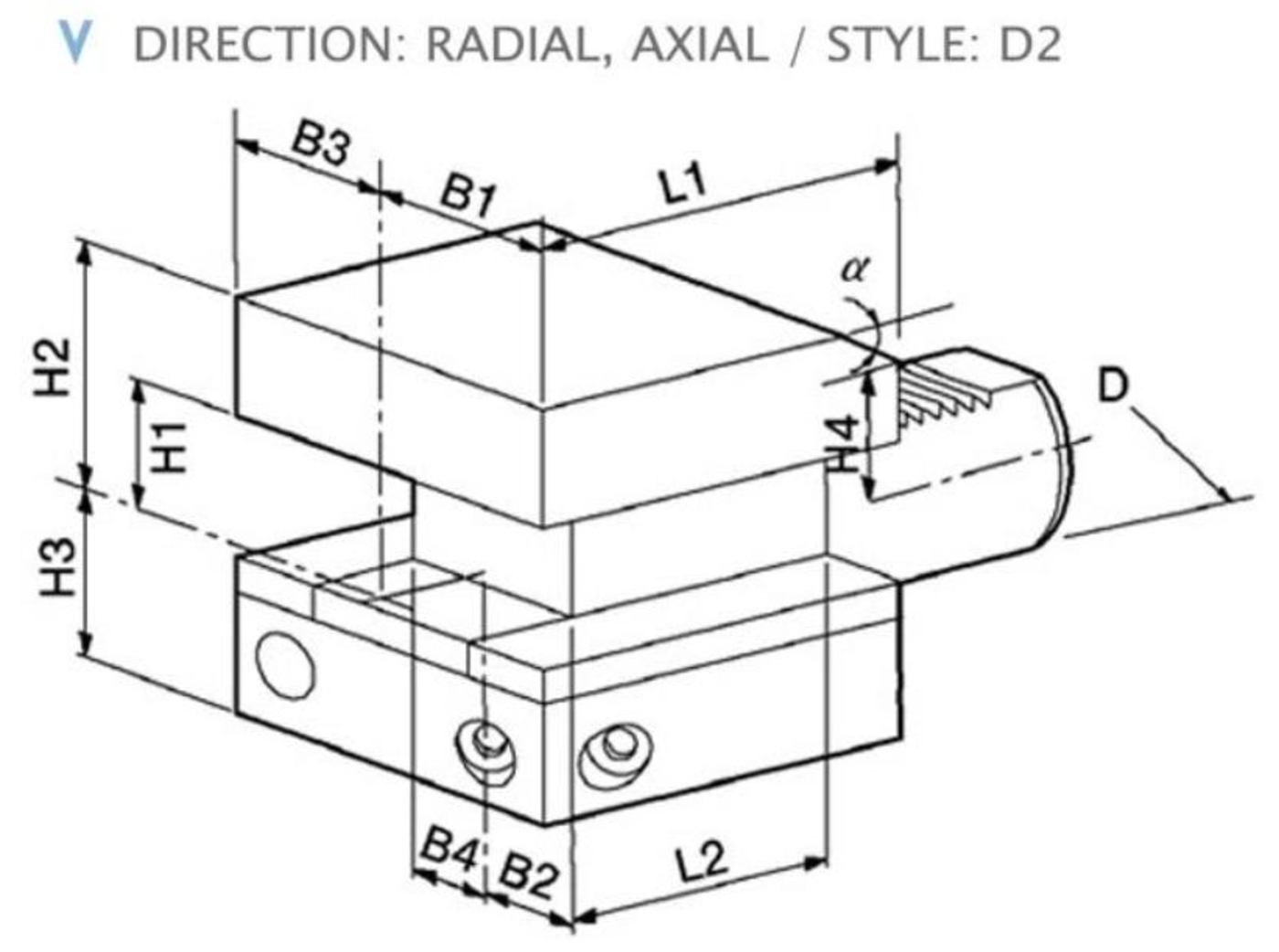

SUPPORTS STATIQUES COMBINÉS DIN 69880 (STYLE : D2)
51101377, 51101378, 51101379, 51101380
Description
Spécification
UNITÉ : mm
| ARTICLE N° | MODÈLE | D | B1 | B2 | B3 | B4 | H1 | H2 | H3 | H4 | L1 | L2 | α |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 51101377 | D2-30 x 20 (3/4") | 30 | 35 | 17 | 41 | 23 | 20(3/4") | 38 | 35 | 30 | 60 | 42 | 25° |
| 51101378 | D2-40 x 25 (1") | 40 | 42,5 | 21 | 47,5 | 25,5 | 25(1") | 48 | 42,5 | 40 | 72 | 50 | 25° |
| 51101379 | D2-50 x 32 (1-1/4") | 50 | 50 | 26 | 55 | 30,5 | 32 (1-1/4") | 60 | 50 | - | 85 | 60 | - |
| 51101380 | D2-60 x 32 (1-1/4") | 60 | 57,5 | 33 | 57,5 | 33 | 32 (1-1/4") | 62,5 | 62,5 | - | 110 | 85 | - |
