SERIE DE CORTE DE MATERIALES BLANDOS
55104324, 55104325, 55104326, 55104327, 55104328, 55104329, 55104330, 55104331, 55104332, 55104333
Descripción
Especificación

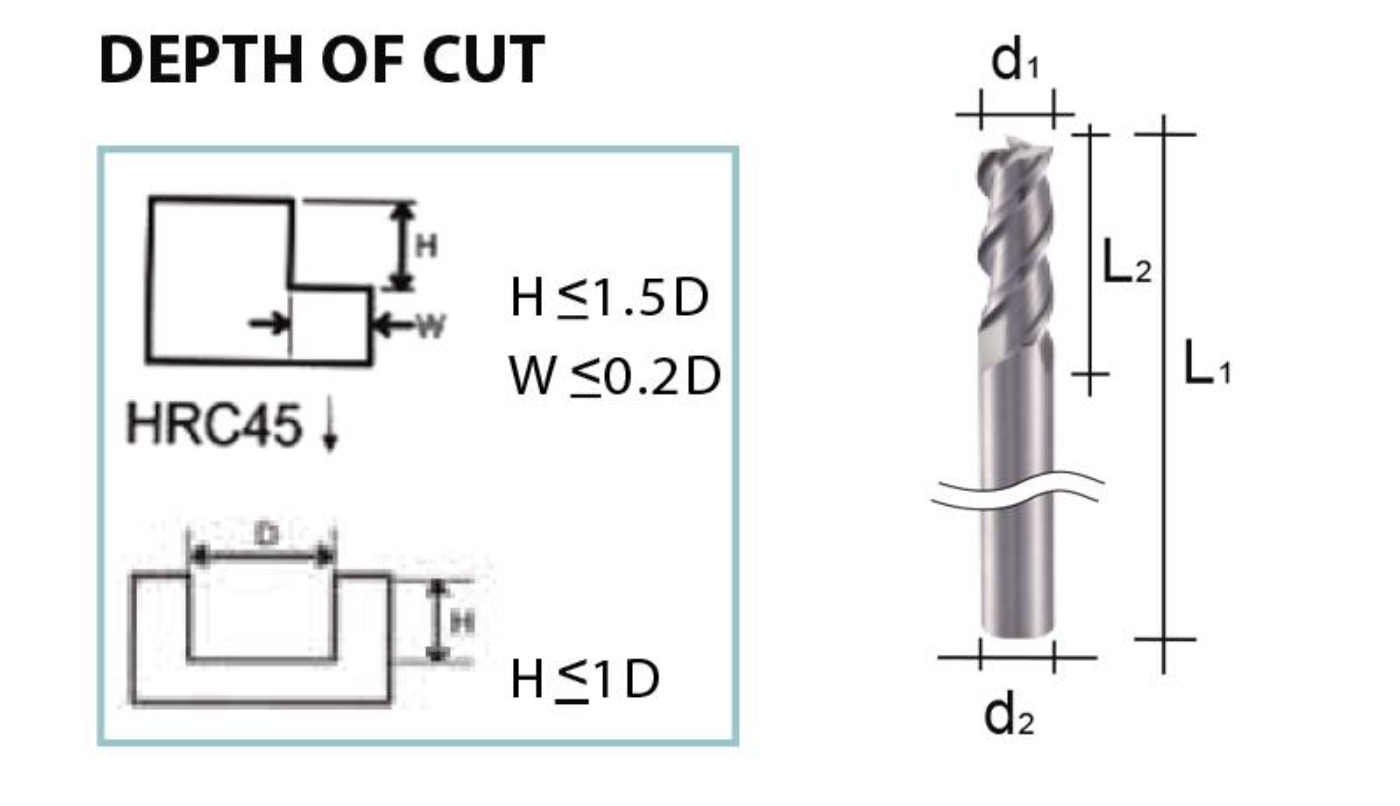

FRESAS DE EXTREMO CUADRADO DE ALUMINIO DE 3 RANURAS
UNIDAD: mm
| NÚMERO DE ARTÍCULO | TIPO NÚMERO | DIÁMETRO (D1) |
FLAUTA LONGITUD (L2) |
OAL (L1) |
CAÑA DIA (d2) |
|---|---|---|---|---|---|
| 55104324 | AEE 0203 | 2.0 | 6 | 50 | 4 |
| 55104325 | AEE 0303 | 3.0 | 9 | 50 | 4 |
| 55104326 | AEE 0403 | 4.0 | 12 | 50 | 4 |
| 55104327 | AEE 0503 | 5.0 | 15 | 50 | 6 |
| 55104328 | AEE 0603 | 6.0 | 18 | 50 | 6 |
| 55104329 | AEE 0803 | 8.0 | 20 | 60 | 8 |
| 55104330 | AEE 1003 | 10.0 | 30 | 75 | 10 |
| 55104331 | AEE 1203 | 12.0 | 30 | 75 | 12 |
| 55104332 | AEE 1603 | 16.0 | 45 | 100 | 16 |
| 55104333 | AEE 2003 | 20.0 | 45 | 100 | 20 |
CONDICIONES DE CORTE RECOMENDADAS PARA FRESAS DE EXTREMO CUADRADO
| MATERIAL | ALUMINIO 1070 | ALEACIÓN DE ALUMINIO 2014/4032/5052/6061/7075 |
ALEACIÓN DE ALUMINIO AC85 |
|||
|---|---|---|---|---|---|---|
| DIÁMETRO (mm) |
VELOCIDAD (mm-1) |
ALIMENTAR mm/min |
VELOCIDAD (mm-1) |
ALIMENTAR mm/min |
VELOCIDAD (mm-1) |
ALIMENTAR mm/min |
| 2 | 37000 | 2400 (950) | 16000 | 1000 (380) | 20000 | 1300 (500) |
| 3 | 35000 | 2400 (1050) | 14000 | 1000 (500) | 18000 | 1300 (600) |
| 4 | 26000 | 2400 (1200) | 11000 | 1000 (600) | 13000 | 1300 (720) |
| 5 | 21000 | 2400 (1200) | 9000 | 1000 (600) | 10000 | 1300 (720) |
| 6 | 17000 | 2400 (1200) | 7000 | 1000 (600) | 9000 | 1300 (720) |
| 8 | 13000 | 2400 (1200) | 5500 | 1000 (700) | 7000 | 1300 (880) |
| 10 | 11000 | 2400 (1400) | 7000 | 1000 (700) | 5500 | 1300 (880) |
| 12 | 8800 | 2400 (1400) | 3600 | 1000 (880) | 4500 | 1300 (880) |
| 16 | 6500 | 2400 (1200) | 3000 | 1000 (600) | 3500 | 1300 (1000) |
| 20 | 5300 | 2400 (1200) | 2200 | 1000 (600) | 2500 | 1300 (700) |
