SERIE DE CORTE DE MATERIALES BLANDOS
55104287, 55104288, 55104289, 55104290, 55104291, 55104292, 55104293, 55104294, 55104295, 55104296, 55104297
Descripción
Especificación
FRESAS DE EXTREMO CUADRADO DE ALUMINIO DE 2 RANURAS
UNIDAD: mm

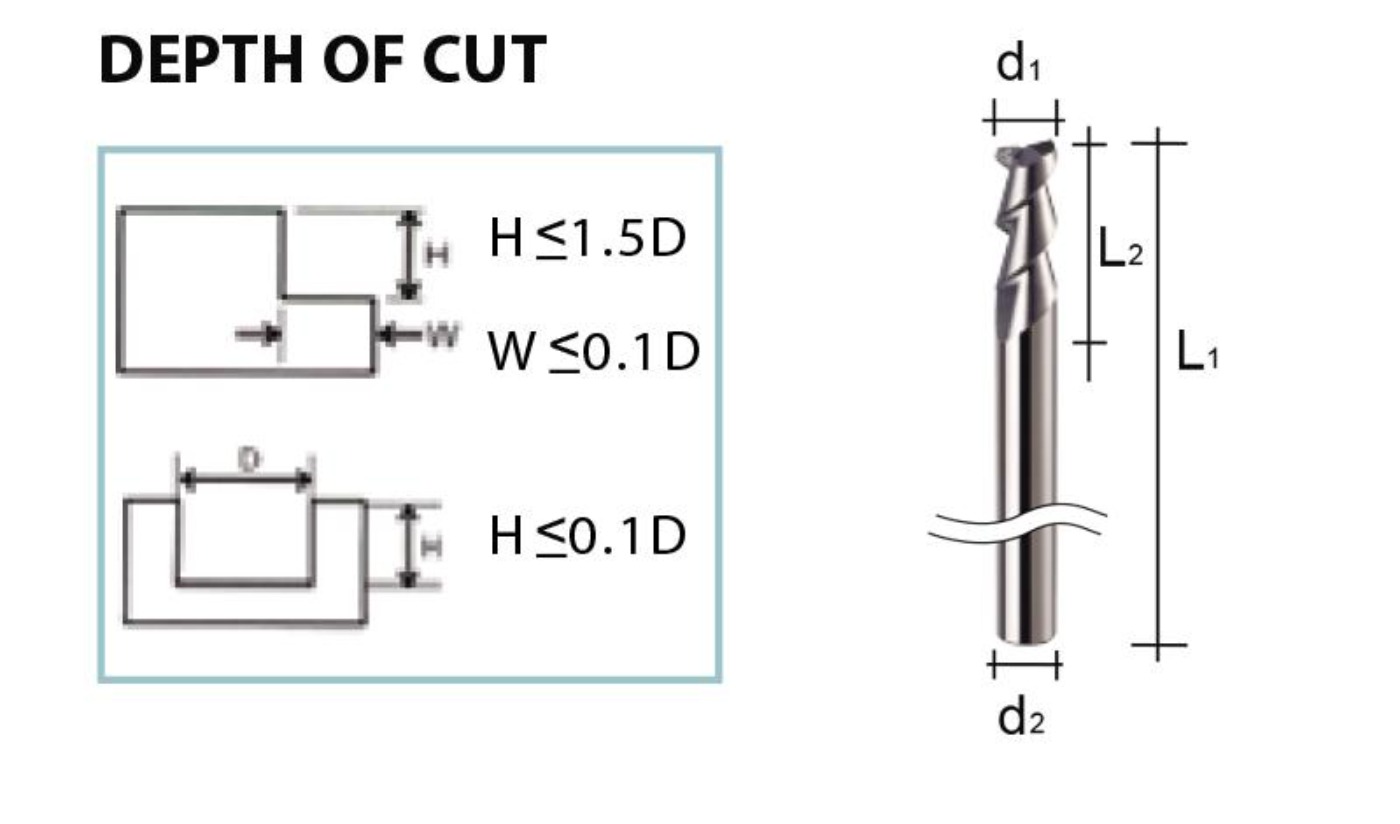

| NÚMERO DE ARTÍCULO | TIPO NÚMERO | DIÁMETRO (D1) |
FLAUTA LONGITUD (L2) |
OAL (L1) |
CAÑA DIA (d2) |
|---|---|---|---|---|---|
| 55104287 | AE 0102 | 1.0 | 3 | 50 | 4 |
| 55104288 | AE 0202 | 2.0 | 6 | 50 | 4 |
| 55104289 | AE 0302 | 3.0 | 8 | 50 | 4 |
| 55104290 | AE 0402 | 4.0 | 10 | 50 | 4 |
| 55104291 | AE 0502 | 5.0 | 13 | 50 | 6 |
| 55104292 | AE 0602 | 6.0 | 15 | 50 | 6 |
| 55104293 | AE 0802 | 8.0 | 20 | 60 | 8 |
| 55104294 | AE 1002 | 10.0 | 30 | 75 | 10 |
| 55104295 | AE 1202 | 12.0 | 30 | 75 | 12 |
| 55104296 | AE 1602 | 16.0 | 40 | 100 | 16 |
| 55104297 | AE 2002 | 20.0 | 40 | 100 | 20 |
CONDICIONES DE CORTE RECOMENDADAS PARA FRESAS DE EXTREMO CUADRADO
| MATERIAL | ALUMINIO 1070 | ALEACIÓN DE ALUMINIO 2014/4032/5052/6061/7075 |
ALEACIÓN DE ALUMINIO AC85 |
|||
|---|---|---|---|---|---|---|
| DIÁMETRO (mm) |
VELOCIDAD (mm-1) |
ALIMENTAR mm/min |
VELOCIDAD (mm-1) |
ALIMENTAR mm/min |
VELOCIDAD (mm-1) |
ALIMENTAR mm/min |
| 2 | 37000 | 2000 (800) | 16000 | 850 (350) | 20000 | 1100 (450) |
| 3 | 35000 | 2000 (900) | 14000 | 850 (450) | 18000 | 1100 (550) |
| 4 | 26000 | 2000 (1100) | 11000 | 850 (550) | 13000 | 1100 (660) |
| 5 | 21000 | 2000 (1100) | 9000 | 850 (550) | 10000 | 1100 (660) |
| 6 | 17000 | 2000 (1100) | 7000 | 850 (550) | 9000 | 1100 (660) |
| 8 | 13000 | 2000 (1100) | 5500 | 850 (650) | 7000 | 1100 (800) |
| 10 | 11000 | 2000 (1300) | 7000 | 850 (650) | 5500 | 1100 (800) |
| 12 | 8800 | 2000 (1300) | 3600 | 850 (800) | 4500 | 1100 (800) |
| 16 | 6500 | 2000 (1100) | 3000 | 850 (550) | 3500 | 1100 (900) |
| 20 | 5300 | 2000 (1100) | 2200 | 850 (550) | 2500 | 1100 (650) |
