ESPACIADORES DE SUPER INDEXACIÓN
52170122, 52170123
Descripción
Especificación
| PRESUPUESTO | 52170122 CS-6 |
52170123 CS-8 |
|---|---|---|
| Grados por cada rotación de la manivela | 4° | 4° |
| Escala del microcollar | 2' | 1' |
| Lectura de Vernier | 20" | 10" |
| relación de transmisión | 1:90 | 1:90 |
UNIDAD: mm
| NÚMERO DE ARTÍCULO | MODELO | ARROJAR DIA. |
NÚMERO DE DIVISOR |
PASAR POR EL AGUJERO | DIÁMETRO DEL AGUJERO (TORRETA) |
PLACA FRONTAL | GW (kg) |
MEDIDAS. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MODELO | EXTERIOR DIA. |
INTERNO MANDÍBULA |
EXTERIOR MANDÍBULA |
INTERNO DIA. |
EXTERIOR DIA. |
ESPESOR | |||||||
| 52170122 | CS-6 | 6" | 2, 3, 4, 6, 8, 12, 24 |
VSK-6A | 160 | 4~42 | 10~156 | 44 | 44 | 203 | 50 | C 43.6 | 1.2 |
| 52170123 | CS-8 | 8" | VSK-8A | 210 | 4~62 | 10~180 | 58 | 63 | 254 | 58 | W 78.3 | 3.1 | |
UNIDAD: mm

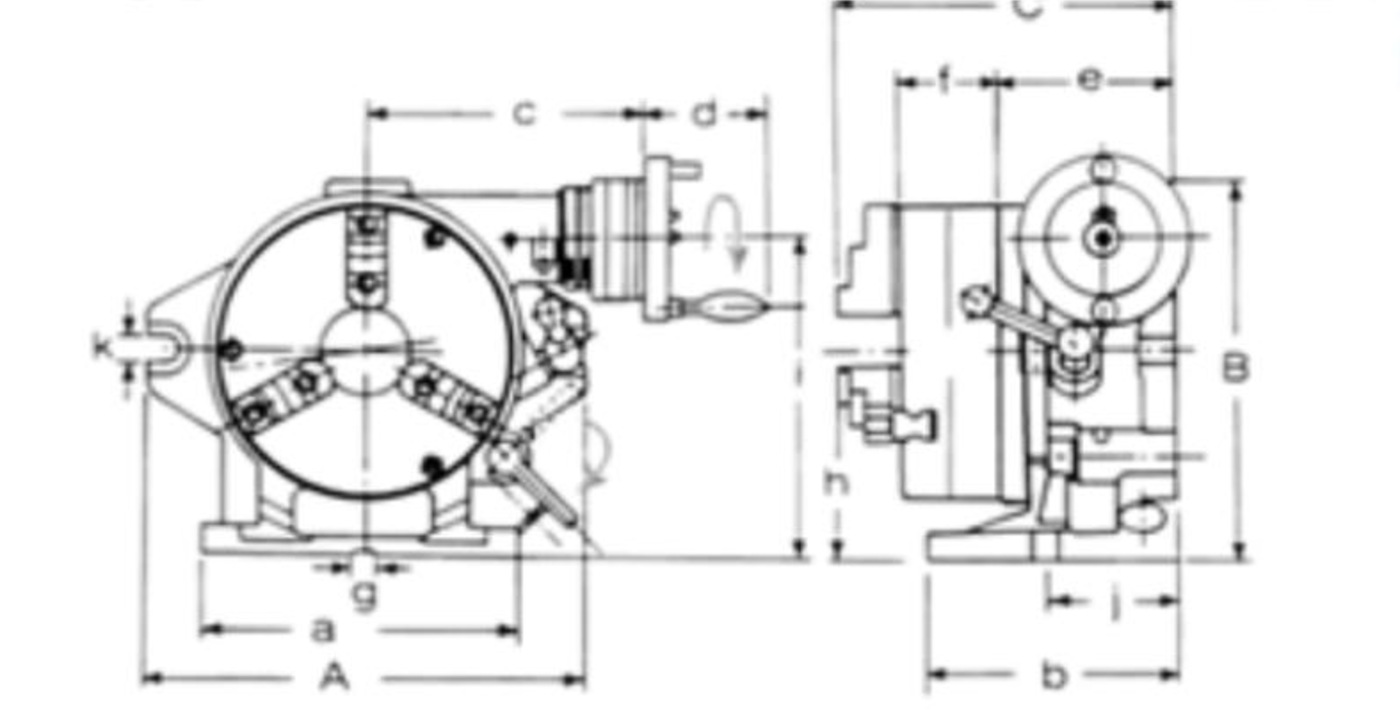

| NÚMERO DE ARTÍCULO | MODELO | A | B | do | a | b | do | d | mi | F | gramo | h | i | j | k | CONTRAPUNTO MODELO |
DIVISOR LÁMINA MODELO |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52170122 | CS-6 | 250 | 235 | 221 | 220 | 150 | 184 | 82 | 112 | 66 | 16 | 123 | 186 | 80 | 18 | TS-2 | DP-4 |
| 52170123 | CS-8 | 310 | 285 | 243 | 225 | 160 | 201 | 82 | 125 | 75 | 16 | 155 | 232 | 96 | 18 | TS-3 |
