MESA GIRATORIA INCLINABLE
52172051, 52172052, 52172053
Descripción
Especificación
ESPECIFICACIÓN PRINCIPAL:
| NÚMERO DE ARTÍCULO | 52172051 | 52172052 52172053 |
|
|---|---|---|---|
| INCLINACIÓN | Grados por cada rotación de la manivela | 6° | 1° |
| Lectura de Vernier | 1' | 2' | |
| Escala del microcollar | 5' | 1' | |
| MESA | Grados por cada rotación de la manivela | 4° | 4° |
| Escala del microcollar | 1' | 1' | |
| Lectura de Vernier | 10" | 10" | |
| Relación de transmisión | 1:90 | 1:90 | |

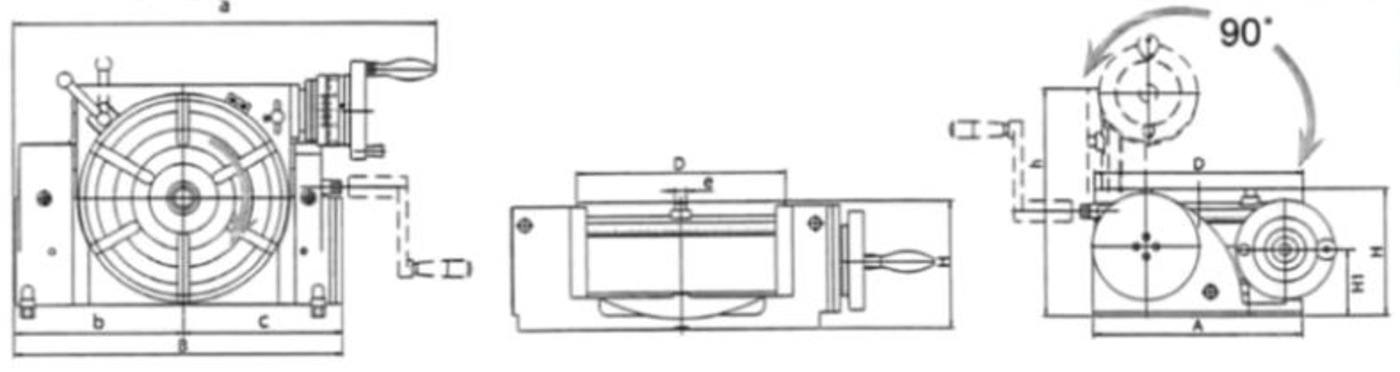

UNIDAD: mm
| NÚMERO DE ARTÍCULO | MODELO | DIÁMETRO DE LA MESA & ALTURA |
MONTAJE SUPERFICIE |
TAMAÑO GENERAL | Ranura en T ANCHO |
CENTRO ALTURA MANEJAR |
CENTRO AGUJERO |
CENTRO ALTURA (INCLINADO A 90°) |
PESO (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | H | h | A | B | a | b | do | mi | H1 | |||||
| 52172051 | VUT-6 | 150 | 115 | 165 | 180 | 268 | 380 | 143 | 125 | 11 | 60 | MT2 | 90 | 23.5 |
| 52172052 | VUT-10 | 250 | 155 | 275 | 255 | 397 | 495 | 210 | 187 | 14 | 78 | MT3 | 150 | 75.5 |
| 52172053 | VUT-12 | 300 | 178 | 319 | 300 | 447 | 551 | 235 | 212 | 16 | 84.5 | MT4 | 169 | 108 |
