Elektrodendrähte
57100529, 57100530, 57100531, 57100532, 57100533, 57100534, 57100535, 57100894, 57100895, 57100896, 57103081
Beschreibung
Spezifikation
*Bei Rückfragen bitte 1, 2, 3 angeben:
1. Material
2. Härte
3. Artikelnummer
| MATERIAL | TYP | ZUGFESTIGKEIT | NOTIZ |
|---|---|---|---|
| Messing C2700 (65/35) | Typ E | 980~1080 N/ m² | Beliebtester Werkstoff für das Hochgeschwindigkeits-EDM-Schneiden. |
| Messing C2720 | Typ B | 1000~1100 N/ m² | Die Drehzahleffizienz ist 10~15% höher als bei der C2700 und eignet sich für europäische und japanische EDM-Anwendungen. |
| Messing C2800 | Typ F | 1100~1200 N/ m² | Die Geschwindigkeitseffizienz ist 20 % höher als beim C2700. |
| HÄRTE | ZUGFESTIGKEIT | VERLÄNGERUNG % |
SCHNITTAUSWAHL | ||
|---|---|---|---|---|---|
| kg/ mm² | kg/ mm² | PSI | |||
| Hart | > 100 | > 980 | > 14.400 | < 2 | Oberflächenrichten Schneiden |
| Mittelhart | 60–70 | ~650 | ~9.400 | < 5 | Klebebandschneiden unter 10 Grad |
| Weich | 45–60 | ~445 | ~6.400 | > 20 | Klebebandschneiden zwischen 7~30 Grad |
EINHEIT: mm
| ARTIKEL-NR. | SPULE TYP |
SPULE FORM |
GEWICHT DRAHTSPULE (kg) |
DURCHMESSER AUS DRAHT |

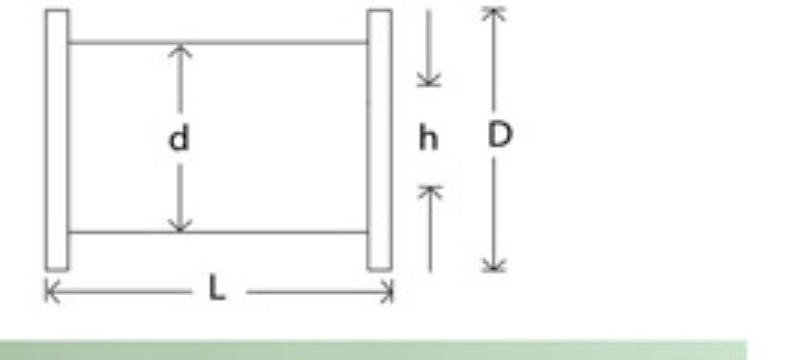

D | D | L | H | LÄNGE VON DRAHTSPULE (M) |
ANZAHL Spule/Box |
|---|---|---|---|---|---|---|---|---|---|---|
| 57100529 57100530 57100894 57100894-1 |
P-3R | 3 | 0,10 0,15 0,20 0,25 |
130 | 82 | 110 | 20 | 44500 19800 11100 7200 |
4 | |
| 57100895 57100533 57100896 57100896-1 |
K125 | 3,5 | 0,10 0,15 0,20 0,25 |
125 | 82 | 125 | 20 | 52000 23100 1300 8400 |
4 | |
| 57100531 57100531-1 57100531-2 |
P-5R | 5 | 0,20 0,25 0,30 |
160 | 90 | 114 | 20 | 18670 12000 8300 |
4 | |
| 57100534 57100534-1 57100534-2 |
K-160 | 6,5 | 0,20 0,25 0,30 |
160 | 100 | 160 | 22 | 24200 15600 10790 |
2 | |
| 57103081 57103081-1 57103081-2 |
P-10R | 10 | 0,20 0,25 0,30 |
200 | 90 | 134 | 25 | 37340 24000 16600 |
2 | |
| 57100535 57100535-1 57100535-2 |
K-200 | 15 | 0,20 0,25 0,30 |
200 | 120 | 200 | 22 | 56000 36000 16600 |
1 | |
| 57100532 57100532-1 57100532-2 |
P-15R | 20 | 0,20 0,25 0,30 |
250 | 110 | 140 | 34 | 74680 48000 33200 |
1 |
- Dies stellt eine DIN(Garman)-Standardspule dar, die primär für AGIE- und CHARMILLES-Maschinen entwickelt wurde.
- Zinkbeschichteter Draht eignet sich für Schneidarbeiten, die eine höhere Schnittgeschwindigkeit und ein besseres Oberflächenergebnis erfordern.
