HOCHGESCHWINDIGKEITSSCHNEIDEN & HOHE HARTSCHNEIDEN
55102942, 55102943, 55102944, 55102945, 55102946, 55102947
Beschreibung
Spezifikation

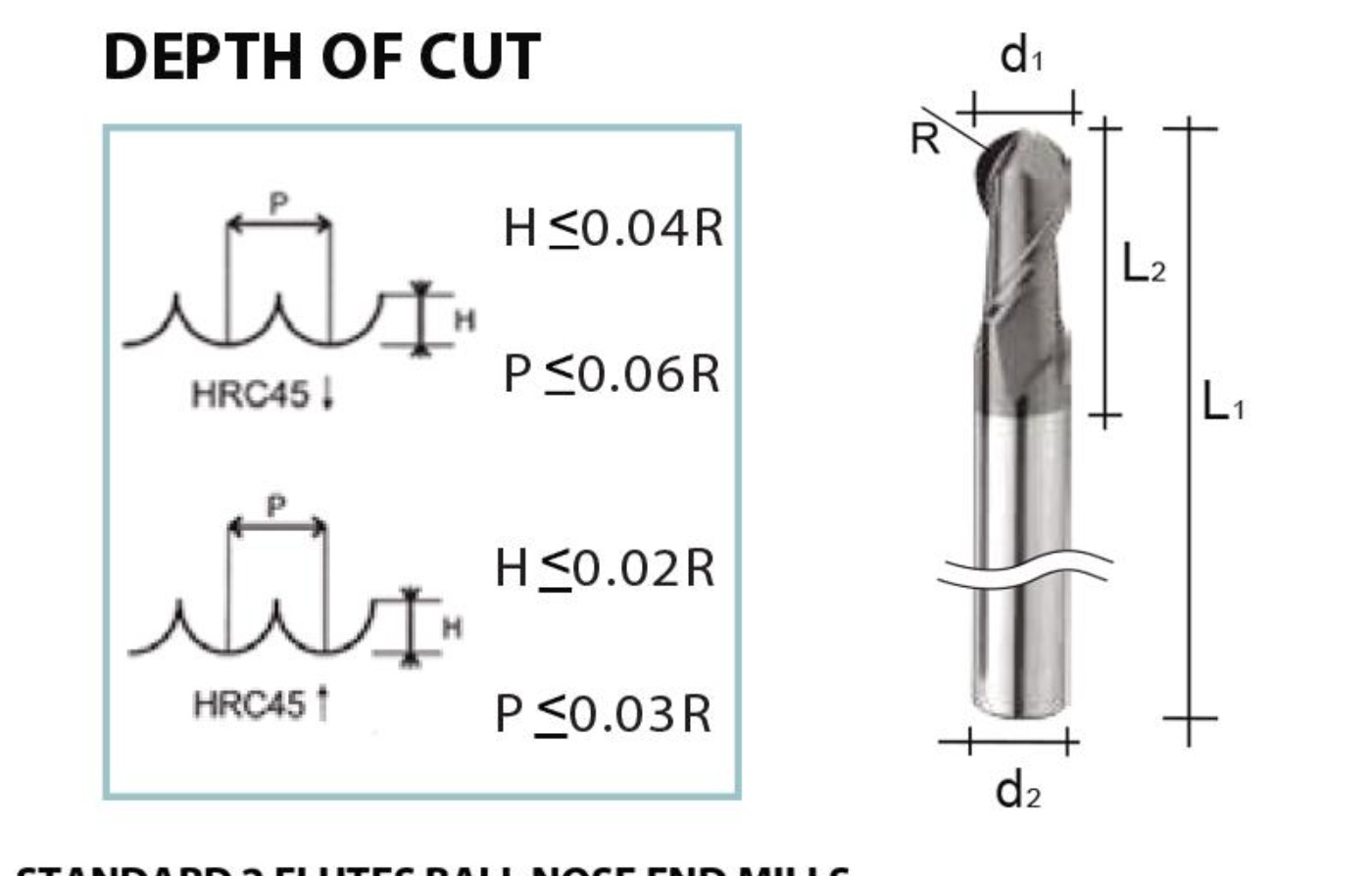

Standard-Kugelkopffräser mit 2 Schneiden
EINHEIT: mm
| ARTIKEL-NR. | TYP-NR. | DURCHMESSER (D1) | FLÖTENLÄNGE (L2) | OAL (L1) | SHANK DIA (d2) |
|---|---|---|---|---|---|
| 55102942 | HBA 0102 | R0,5 | 2 | 50 | 6 |
| 55102943 | HBA 0152 | R0,75 | 3 | 50 | 6 |
| 55102944 | HBA 0202 | R1.0 | 4 | 50 | 6 |
| 55102945 | HBA 0252 | R1,25 | 5 | 50 | 6 |
| 55102946 | HBA 0302 | R1.5 | 6 | 50 | 6 |
| 55102947 | HBA 0402 | R2.0 | 8 | 50 | 6 |
EMPFOHLENE SCHNEIDBEDINGUNGEN FÜR KUGELFRÄSER
| MATERIAL | Kohlenstoffstähle. Legierte Stähle S45C, FC, FCD, SCM, S50C, SKS... | Legierte Stähle. Werkzeugstähle. SCR, SNCM, SKD11, SKD61, NAK80... | GEHÄRTETE STÄHLE SKD11 | |||
|---|---|---|---|---|---|---|
| HÄRTE | ~HRC30 | ~HRC50 | ~HRC60 | |||
| Radius (mm) | GESCHWINDIGKEIT (mm-1) | Vorschub mm/min | GESCHWINDIGKEIT (mm-1) | Vorschub mm/min | GESCHWINDIGKEIT (mm-1) | Vorschub mm/min |
| 0,5 | 20000 | 700 | 15000 | 2000 | 10000 | 1500 |
| 0,75 | 18500 | 800 | 14500 | 680 | 12000 | 5000 |
| 1 | 18000 | 830 | 14000 | 740 | 11000 | 640 |
| 1,25 | 17000 | 1060 | 12800 | 950 | 9900 | 640 |
| 1,5 | 15360 | 1400 | 11500 | 1020 | 9900 | 640 |
| 2 | 14700 | 2050 | 10800 | 960 | 8900 | 870 |
