ELEKTROMAGNETISCHE HALTER
53100646, 53100647, 53100648, 53100649, 53100650, 53100651, 53100652, 53100653, 53100654 ~ 53100659
Beschreibung
Spezifikation
◄ ELEKTROMAGNETISCHER HALTER-TOPF-TYP:
EINHEIT: mm
| ARTIKEL-NR. | DIMENSION | MAX' ATTRAKTION |
HINTERE MITTE LOCH |
STROMSPANNUNG | AKTUELL (A) |
ANWENDBAR GLEICHRICHTER |
GEWICHT | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 53100646 | ø20 x 40 | 28 N (2,8 kgf) | M4 x 0,7 x 6 | DC24 V | 0,09 | HES-102 T | 50 kg | |||
| 53100647 | ø30 x 40 | 200 N (20 kgf) | M6 x 1,0 x 12 | 0,11 | 150 kg | |||||
| 53100648 | ø40 x 40 | 300 N (30 kgf) | 0,25 | 300 kg | ||||||
| 53100649 | ø50 x 50 | 600 N (60 kgf) | M8 x 1,25 x 15 | DC90 V | 0,21 | HES-105 T | 560 kg | |||
| 53100650 | ø60 x 50 | 1200 N (120 kgf) | 0,38 | 1,0 kg | ||||||
| 53100651 | ø70 x 60 | 1300 N (130 kgf) | M10 x 1,5 x 15 | 0,45 | 1,4 kg | |||||
| 53100652 | ø80 x 60 | 2400 N (240 kgf) | 0,62 | 1,7 kg | ||||||
| 53100653 | ø90 x 60 | 3300 N (330 kgf) | 0,80 | 2,2 kg |
◄ ELEKTROMAGNETISCHER HALTER-TASTENTYP:
EINHEIT: mm
| ARTIKEL-NR. | DIMENSION | MAX. ATTRAKTION |
HINTERE MITTE LOCH |
STROMSPANNUNG | AKTUELL (A) |
ANWENDBAR GLEICHRICHTER |
GEWICHT | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 53100654 | ø20 x 25 | 18 N (1,8 kgf) | M4 x 8 | DC24 V | 0,07 | HES-102 T | 30 kg | |||
| 53100655 | ø30 x 25 | 80 N (8 kgf) | M6 x 12 | 0,44 | 150 kg | |||||
| 53100656 | ø40 x 25 | 220 N (22 kgf) | 0,37 | 190 kg |

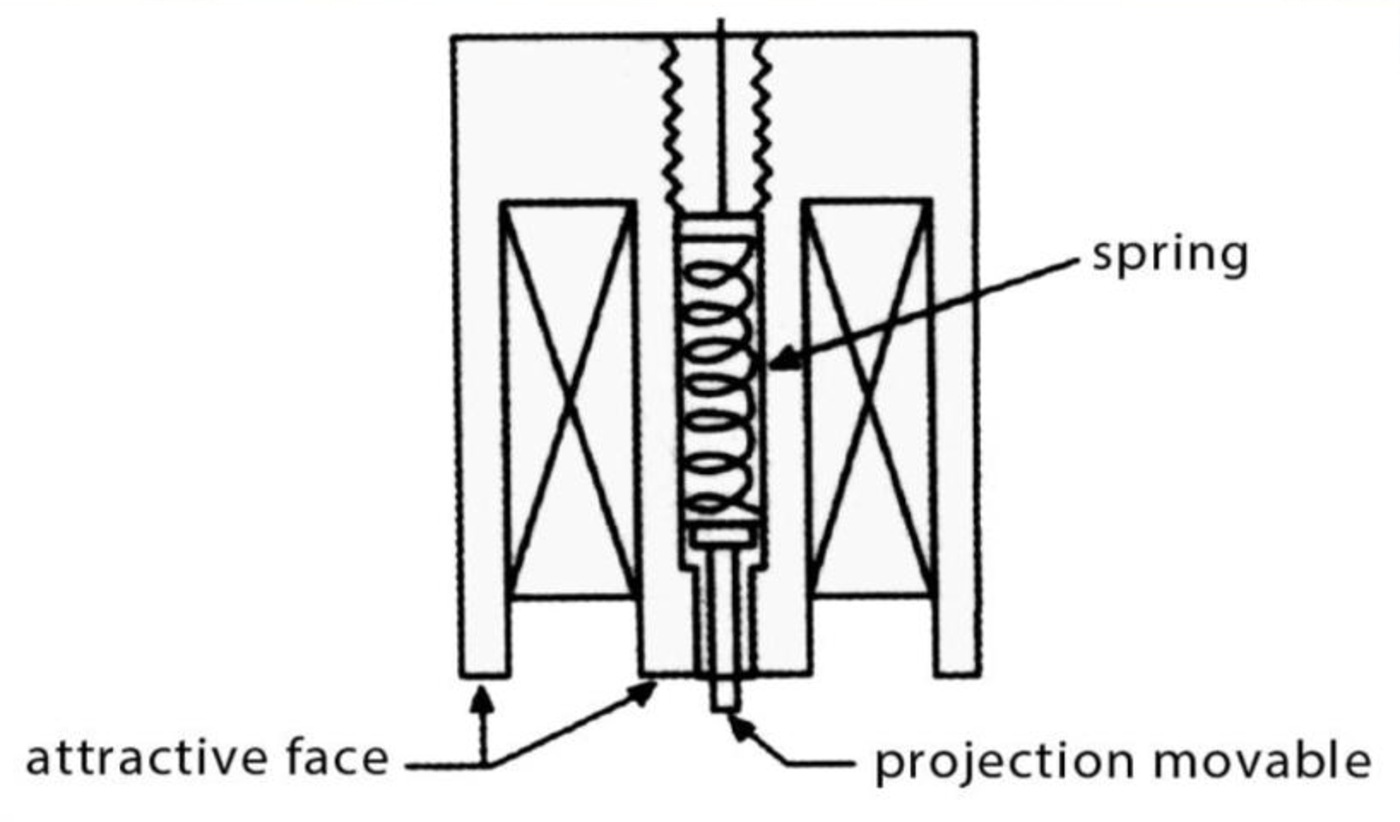

◄ ELEKTROMAGNETISCHER HALTER MIT AUTOMATISCHER AUSLÖSUNG:
EINHEIT: mm
| ARTIKEL-NR. | DIMENSION | MAX. ATTRAKTION |
HINTERE MITTE LOCH |
STROMSPANNUNG | AKTUELL (A) |
ANWENDBAR GLEICHRICHTER |
GEWICHT | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 53100657 | ø20 x 25 | 5 N (0,5 kgf) | M4 x 8 | DC24 V | 0,07 | HES-102 T | 36 kg | |||
| 53100658 | ø30 x 25 | 20 N (3 kgf) | M6 x 12 | 0,44 | 100 kg | |||||
| 53100659 | ø40 x 25 | 110 N (11 kgf) | 0,37 | 150 kg |
