MOTOR 3-BACKEN-ZENTRALStanzFORMER
53100883, 53100884, 53100885, 53100886
Beschreibung
Spezifikation

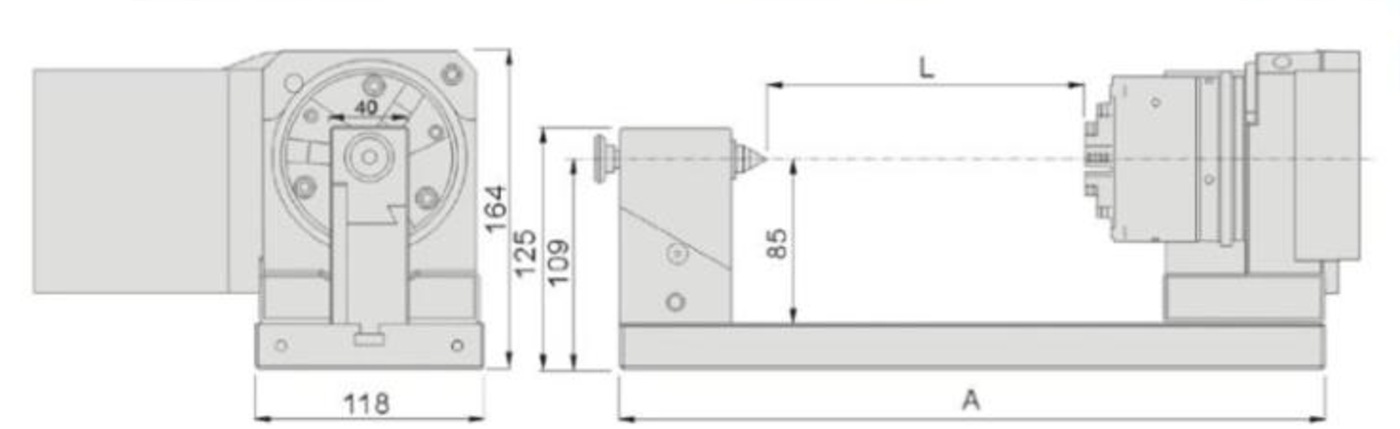

EINHEIT: mm
| ARTIKEL-NR. | STROMSPANNUNG | TYP | OD-BEREICH | ID-BEREICH | A | L | Drehwinkel | NW | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 53100883 | 110 V / 220 V | 150 m | ø2~70 | ø24~64 | 375 | 0~150 | 360° | 23 kg | |||
| 53100884 | 110 V / 220 V | 250 Mio. | 475 | 0~250 | 26 kg | ||||||
| 53100885 | 110 V / 220 V | 350 Mio. | 575 | 0–350 | 29 kg | ||||||
| 53100886 | 110 V / 220 V | 450M | 675 | 0~450 | 32,5 kg |
Hauptparameter:
| Mittelhöhe ohne Sockel | 85 mm |
| Mittelhöhe mit Sockel | 109 mm |
| Motorleistung, Spannung 15 W | 110 V/220 V |
| Motordrehzahl | 50 Hz/60 Hz, 50–550 U/min |
| Anzahl und Genauigkeit der Indexerzähne | SKS3, HRC60-62° |
| Spannbereich der mitlaufenden Zentrierspitze | 0~450 mm |
| Lochdurchmesser des 3-Backen-Futters | ø16 mm |
| Durchmesser des 3-Backen-Futters | 60 mm |
| Spannbereich des 3-Backen-Futters | ø1~82 mm |
| Material des 3-Backen-Futters | Meehanit |
| Rundheit | 0,002 mm |
| Parallelität | 0,002 mm/100 mm |
| Rechtwinkligkeit | 0,002 mm/100 mm |
