3-Backen-Mittellochformer
53100879, 83100880, 83100881, 83100882
Beschreibung
Spezifikation

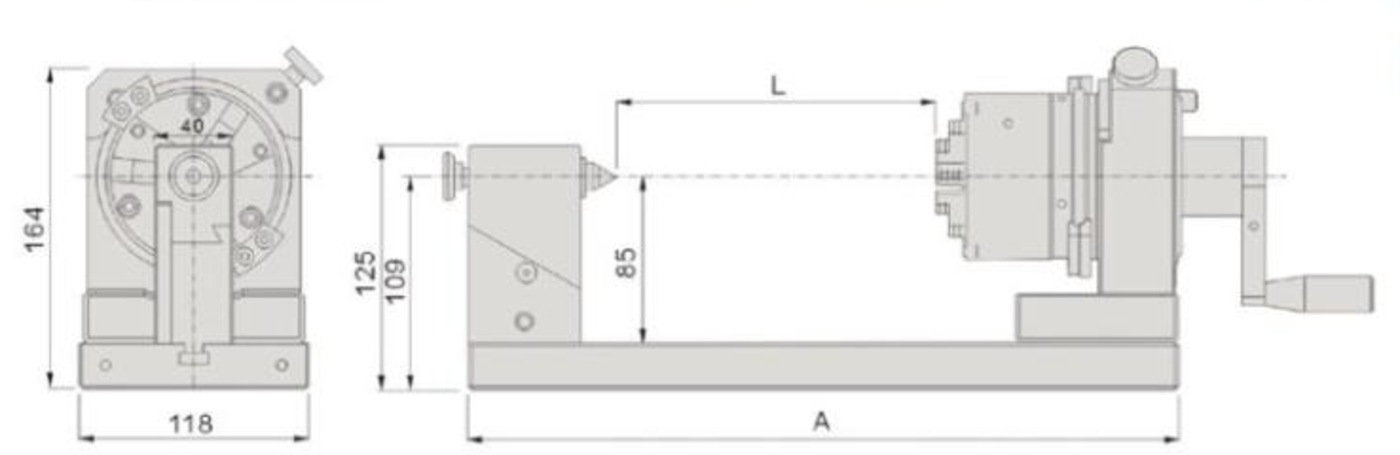

EINHEIT: mm
| ARTIKEL-NR. | TYP | 0. D. BEREICH | ID-BEREICH | A | L | Drehwinkel | NW | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 53100879 | 150 | ø2~70 | ø24~64 | 375 | 0~150 | 360° | 20 kg | |||
| 53100880 | 250 | 475 | 0~250 | 23 kg | ||||||
| 53100881 | 350 | 575 | 0–350 | 26 kg | ||||||
| 53100882 | 450 | 675 | 0~450 | 29,5 kg |
Hauptparameter:
| Mittelhöhe ohne Sockel | 85 mm |
| Mittelhöhe mit Sockel | 109 mm |
| Anzahl und Genauigkeit der Indexerzähne | 24, 150° ±10" |
| Spannbereich der mitlaufenden Zentrierspitze | 0~450 mm |
| Material des Stempels | SKS3, HRC60-62° |
| Lochdurchmesser des 3-Backen-Futters. | ø16 mm |
| Durchmesser des 3-Backen-Futters | ø85 mm |
| Spannbereich des 3-Backen-Futters | ø1~82 mm |
| Material des 3-Backen-Futters | Meehanit |
| Rundheit | 0,002 mm |
| Parallelität | 0,002 mm/100 mm |
| Rechtwinkligkeit | 0,002 mm/100 mm |
