TLD - LOCKWELL DOPPEL-STATION-SCHRAUBEN
52130692~52130695
Beschreibung
Spezifikation

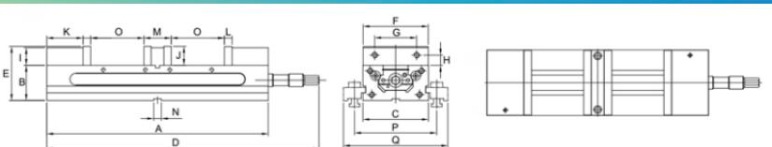

EINHEIT: mm
| ARTIKEL-NR. | MODELL | A | B | C | D | E | F | G | H | ICH | J | K | L | M | N | O | P | Q | GEWICHT (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52130692 | TLD-40G | 405 | 63,5 | 104 | 459 | 101,5 | 102 | 63,5 | 17,5 | 33 | 38 | 69 | 15 | 55 | 18 | 90 | 143 | 195 | 20 |
| 52130694 | TLD-60G | 520 | 82,55 | 154 | 536 | 127,05 | 152 | 98,4 | 23,8 | 41,5 | 44,5 | 86,5 | 18 | 66 | 18 | 125 | 193 | 245 | 52 |
| 52130693 | TLD-40HV | 405 | 63,5 | 104 | 459 | 101,5 | 102 | 63,5 | 17,5 | 33 | 38 | 69 | 15 | 55 | 18 | 90 | 143 | 195 | 20 |
| 52130695 | TLD-60HV | 520 | 82,55 | 154 | 536 | 127,05 | 152 | 98,4 | 23,8 | 41,5 | 44,5 | 86,5 | 18 | 66 | 18 | 125 | 193 | 245 | 52 |
