PNEUMATISCHE KRAFTSCHLÄGE
52130397, 52130399, 52130401, 52130403
Beschreibung
Spezifikation

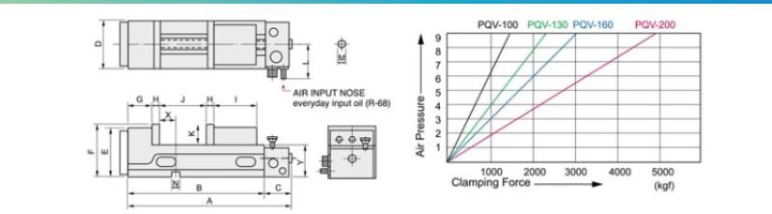

EINHEIT: mm
| ARTIKEL-NR. | MODELL | A | B | C | D | E | F | G | H | ICH | J | K | L | M | N | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52130397 | PQV-100V | 442 | 340 | 102 | 101 | 130 | 133 | 96 | 15 | 105 | 0-105 | 48 | 95 | 14 | 16 | 45 |
| 52130399 | PQV-130V | 507 | 405 | 102 | 131 | 152 | 155 | 100 | 15 | 115 | 0-140 | 55 | 95 | 14 | 18 | 65 |
| 52130401 | PQV-160V | 534 | 432 | 102 | 161 | 160 | 163 | 115 | 15 | 130 | 0-150 | 58 | 105 | 14 | 18 | 65 |
| 52130403 | PQV-200V | 627 | 525 | 102 | 201 | 185 | 188 | 125 | 18 | 150 | 0-200 | 63 | 105 | 14 | 18 | 82 |
EINHEIT: mm
| ARTIKEL-NR. | MODELL | X = 0 / -0,02 | Y | Y = 0 / -0,02 | LEISTUNG | LUFTDRUCK | SCHLAGANFALL | NW | GW | MESSUNG |
|---|---|---|---|---|---|---|---|---|---|---|
| 52130397 | PQV-100V | Ja | 85 | Ja | 11 kN (1078 kgf) | 1,5–7,0 kg/cm² | 0-3 | 27 kg | 29 kg | 600 x 220 x 185 |
| 52130399 | PQV-130V | Ja | 100 | Ja | 16 kN (1568 kgf) | 1,5–7,0 kg/cm² | 0-3 | 40 kg | 42 kg | 665 x 250 x 205 |
| 52130401 | PQV-160V | Ja | 105 | Ja | 21 kN (2058 kgf) | 1,5–7,0 kg/cm² | 0-4 | 52 kg | 55 kg | 760 x 280 x 215 |
| 52130403 | PQV-200V | Ja | 125 | Ja | 41 kN (4018 kgf) | 1,5–7,0 kg/cm² | 0-4 | 83 kg | 86 kg | 860 x 320 x 225 |
