Harte Backen für hydraulisches Futter
51100570, 51100571, 51100572, 51100573, 51100574, 51100575
Beschreibung
Spezifikation

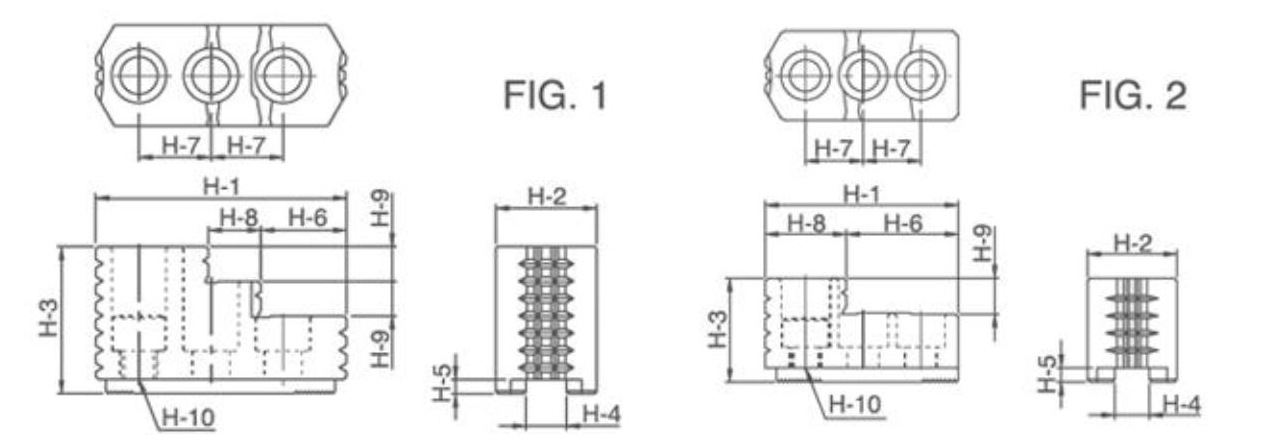

EINHEIT: mm
| ARTIKEL-NR. | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | H9 | H10 | ZARNIERUNG TONHÖHE |
NETTO GEWICHT |
REFERENZ ZEICHNUNG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 51100570 | 53 | 23 | 28 | 10 | 4 | 29 | 14 | 24 | 10 | M8 | 1,5 x 60° | 0,4 kg | Abb. 2 |
| 51100571 | 67 | 31 | 36 | 12 | 5 | 39 | 20 | 28 | 12 | M10 | 1,5 x 60° | 0,95 kg | Abb. 2 |
| 51100572 | 87 | 35 | 51 | 14 | 5 | 29,5 | 25 | 18 | 12 | M12 | 1,5 x 60° | 1,9 kg | Abb. 1 |
| 51100573 | 101 | 40 | 54 | 16 | 5 | 45,5 | 30 | 18 | 13 | M12 | 1,5 x 60° | 2,8 kg | Abb. 1 |
| 51100574 | 108 | 50 | 67 | 18(21) | (5)4 | 49 | 30 | 20 | 16 | M16 | 1,5 x 60° | 3,5 kg | Abb. 1 |
| 51100575 | 143 | 62 | 86 | 25.5(22) | (5)8 | 55 | 43 | 38 | 20 | M20 | 1,5 x 60° | 9,5 kg | Abb. 1 |
