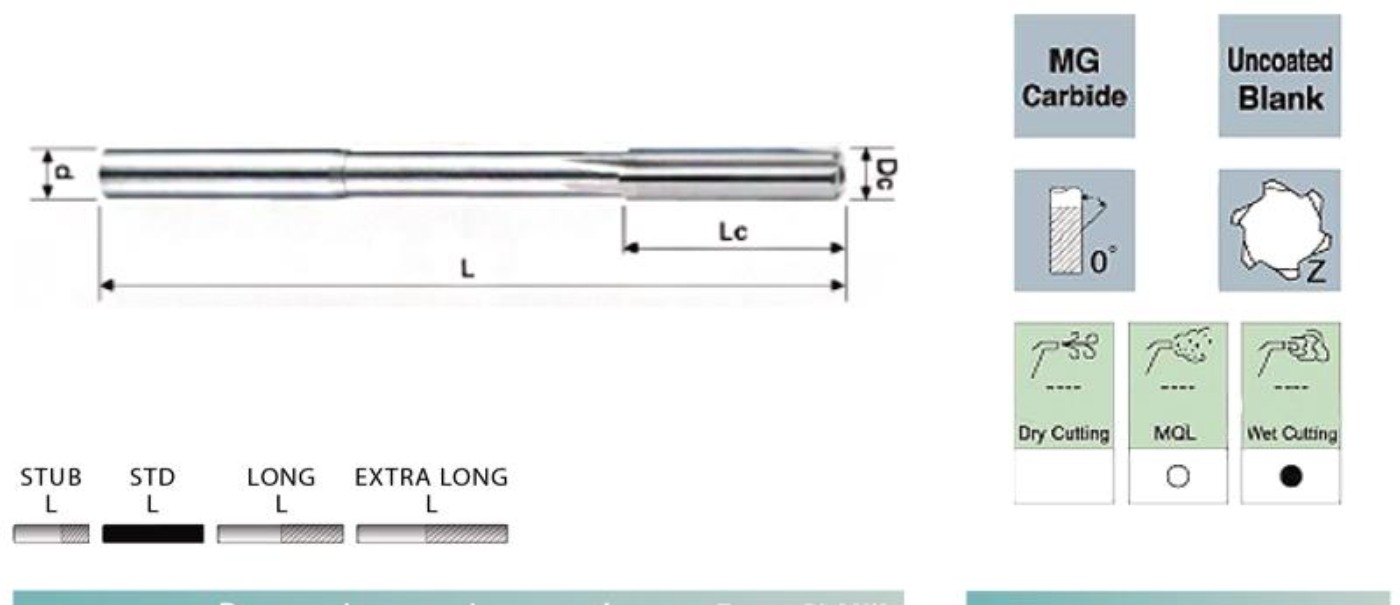

موسعات الثقوب الآلية / DIN
55103203 ~ 55103222
وصف
مواصفة
كربيد المغنيسيوم | قطعة خام غير مطلية | 0° | Z | قطع جاف | MGL ○ | قطع رطب ●
| رقم الصنف | DC H7 | Lc mm | الطول مم | د مم | أسنان على شكل حرف Z | فارغ R300 |
|---|---|---|---|---|---|---|
| 55103203 | 2 | 11 | 49 | 2 | 4 | • |
| 55103204 | 2.5 | 14 | 57 | 2.5 | 4 | • |
| 55103205 | 3 | 15 | 61 | 3 | 4 | • |
| 55103206 | 3.5 | 18 | 70 | 3.5 | 4 | • |
| 55103207 | 4 | 19 | 75 | 4 | 4 | • |
| 55103208 | 4.5 | 21 | 80 | 4.5 | 4 | • |
| 55103209 | 5 | 23 | 86 | 5 | 6 | • |
| 55103210 | 6 | 26 | 93 | 6 | 6 | • |
| 55103211 | 7 | 31 | 109 | 7 | 6 | • |
| 55103212 | 8 | 33 | 117 | 8 | 6 | • |
| 55103213 | 9 | 36 | 125 | 9 | 6 | • |
| 55103214 | 10 | 38 | 133 | 10 | 6 | • |
| 55103215 | 11 | 41 | 142 | 10 | 6 | • |
| 55103216 | 12 | 44 | 151 | 10 | 6 | • |
| 55103217 | 13 | 44 | 151 | 10 | 6 | • |
| 55103218 | 14 | 47 | 160 | 12.5 | 6 | • |
| 55103219 | 15 | 50 | 162 | 12.5 | 6 | • |
| 55103220 | 16 | 52 | 170 | 12.5 | 6 | • |
| 55103221 | 18 | 56 | 182 | 14.0 | 6 | • |
| 55103222 | 20 | 60 | 195 | 16.0 | 6 | • |
※ 2.0 - 9.5 كربيد صلب
※ 10.0 - 20.0 رأس من الكربيد
| مواد العمل | |||
|---|---|---|---|
| P | GR1 | الفولاذ الكربوني | • |
| GR2 | فولاذ منخفض السبائك <24 HRC | • | |
| GR3 | فولاذ عالي السبائك <30 HRC | • | |
| ح | GR4 | فولاذ مقوى <30~38 HRC | • |
| GR5 | فولاذ مُقسّى <30~48 HRC | • | |
| GR6 | فولاذ مقوى <48~56 HRC | ◦ | |
| GR7 | فولاذ مقوى <56~68 HRC | ||
| م | GR8 | الفولاذ المقاوم للصدأ | |
| ك | GR9 | حديد الزهر | • |
| شمال | GR10 | الألومنيوم | ◦ |
| GR11 | نحاس | ◦ | |
| GR12 | البلاستيك | ||
| GR13 | مادة مركبة من الألياف الزجاجية المقواة بالبلاستيك وألياف الكربون | ||
| GR14 | جرافيت | ||
| S | GR15 | التيتانيوم | |
| GR16 | النيكل | ||
| GR17 | فولاذ مقاوم للحرارة | ||
