مسامير سحب - نوع BT (مع فتحة مرور سائل التبريد، لـ MAS403)
52171429~52171434
وصف
مواصفة

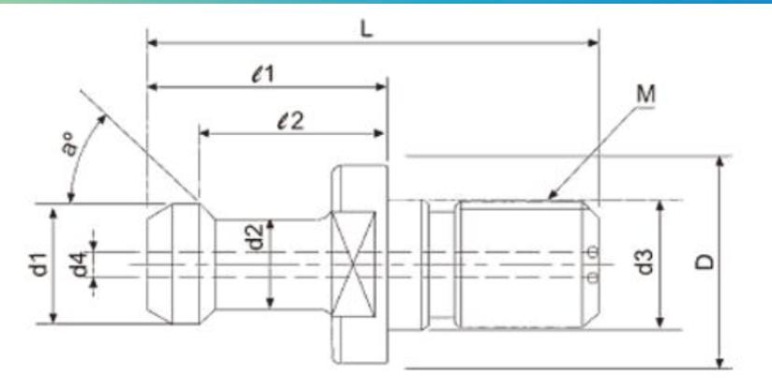

UNIT: mm
| ITEM NO. | TYPE | a° | L | e1 | e2 | D | d1 | d2 | d3 | M |
|---|---|---|---|---|---|---|---|---|---|---|
| 52171429 | BT40 x 45°W | 45 | 60 | 35 | 28 | 23 | 15 | 10 | 17 | M16 |
| 52171430 | BT40 x 60°W | 60 | 60 | 35 | 28 | 23 | 15 | 10 | 17 | M16 |
| 52171431 | BT40 x 90°W | 90 | 60 | 35 | 28 | 23 | 15 | 10 | 17 | M16 |
| 52171432 | BT50 x 45°W | 45 | 80 | 45 | 35 | 38 | 23 | 17 | 25 | M24 |
| 52171433 | BT50 x 60°W | 60 | 80 | 45 | 35 | 38 | 23 | 17 | 25 | M24 |
| 52171434 | BT50 x 90°W | 90 | 80 | 45 | 35 | 38 | 23 | 17 | 25 | M24 |
